Mehrlagiges Medienplissieren: Umgang mit Schichten unterschiedlicher Dichte Einführung
Mit dem Fortschritt der Filtrationstechnologie werden von industriellen Filterpatronen höhere Filtrationseffizienz, größere Schmutzaufnahmekapazität, geringerer Druckverlust und längere Lebensdauer erwartet. Um diese hohen Anforderungen zu erfüllen, setzen Hersteller zunehmend auf mehrlagige Filtermedien mit abgestufter Dichte anstelle herkömmlicher einlagiger Materialien.
Filtermedien mit abgestufter Dichte bestehen aus mehreren Filtrationsschichten mit zunehmend feinerer Porenstruktur. Die äußeren Schichten filtern größere Partikel, während die inneren Schichten immer kleinere Verunreinigungen entfernen. Dieser mehrstufige Filtrationsmechanismus maximiert die Schadstoffrückhaltung, reduziert den Druckverlust und verlängert die Lebensdauer der Filterpatrone erheblich.
Die Herstellung von Filterpatronen mit mehrlagigen Filtermedien stellt jedoch besondere Herausforderungen dar. Unterschiedliche Materialien weisen oft unterschiedliche Dicken, Steifigkeiten, Elastizitäten und thermische Eigenschaften auf. Ohne geeignete Falttechnik und Prozesskontrolle können Hersteller Faltenverformungen, Medientrennungen, ungleichmäßige Faltenabstände oder eine verminderte Filtrationsleistung feststellen.
Dieser Artikel untersucht die Herausforderungen beim Falten von Filtermedien mit abgestufter Dichte und erklärt, wie moderne Faltanlagen und Produktionstechniken eine gleichbleibende, qualitativ hochwertige Herstellung von Filterpatronen gewährleisten.
Verständnis von Filtermedien mit abgestufter Dichte

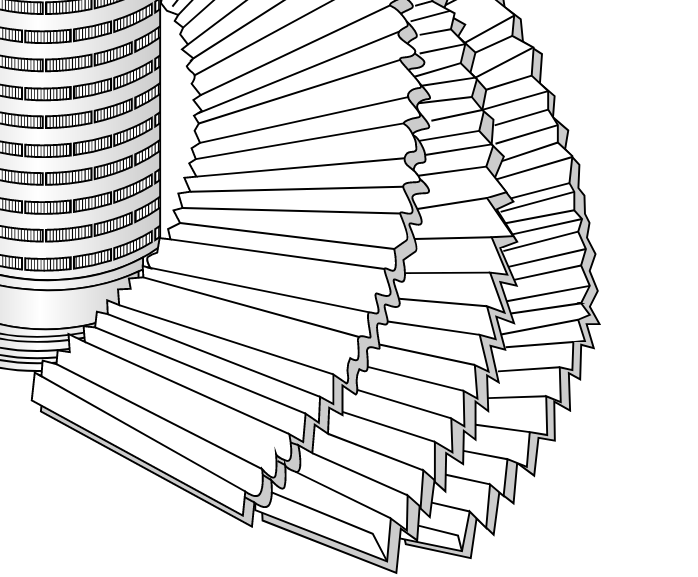

Im Gegensatz zu herkömmlichen einlagigen Filtermedien kombinieren Filtermedien mit abgestufter Dichte zwei oder mehr Filtrationsschichten zu einer Verbundstruktur. Eine typische Konstruktion umfasst:
Äußere Grobschicht zum Auffangen großer Partikel
Zwischenschicht zur Verteilung der Partikelbeladung
Innere Feinfiltrationsschicht zur Entfernung mikroskopischer Verunreinigungen
Stützschicht zur Aufrechterhaltung der strukturellen Stabilität
Beim Durchströmen des Filtermaterials werden Verunreinigungen schrittweise aufgefangen, anstatt sich nur an der Oberfläche anzusammeln. Dieser Tiefenfiltrationsmechanismus erhöht die Schmutzaufnahmekapazität und verlängert die Lebensdauer des Filters.
Filtermaterialien mit abgestufter Dichte finden breite Anwendung in:
Wasseraufbereitung
Vorfiltration mittels Umkehrosmose
Lebensmittel- und Getränkeverarbeitung
Pharmazeutische Filtration
Elektronikfertigung
Chemische Verarbeitung
Industrielle Prozessfiltration
Herausforderungen beim Falten mehrlagiger Medien
Obwohl Filtermedien mit abgestufter Dichte eine überlegene Filtrationsleistung bieten, sind sie schwieriger zu verarbeiten als einschichtige Materialien.
Zu den häufigsten Herausforderungen in der Fertigung gehören:
Ungleichmäßige Faltenbildung
Schichtverschiebung beim Falten
Delamination zwischen den Schichten
Übermäßige Materialspannung
Falten oder Beulen
Variable Faltenhöhe
Verminderte strukturelle Stabilität
Jede Schicht kann unterschiedlich auf Biegekräfte reagieren, was eine präzise Faltenbildung komplexer macht.
Beibehalten der Schichtausrichtung
Eine der wichtigsten Anforderungen bei mehrlagigen Faltungen ist die perfekte Ausrichtung aller Filterschichten.
Wenn sich die Schichten während der Produktion verschieben, können folgende Probleme auftreten:
Verringerte Filtrationseffizienz
Ungleichmäßige Strömungsverteilung
Mangelhafte Abdichtung beim Schweißen der Endkappen
Erhöhtes Bypass-Risiko
Geringere mechanische Festigkeit
Moderne Plissiermaschinen verwenden präzise Führungssysteme, um jede Lage während des gesamten Plissierprozesses synchron zu halten.
Die automatische Spannungsregelung sorgt dafür, dass sich alle Materialien mit identischer Geschwindigkeit bewegen, ohne sich zu dehnen oder zu verrutschen.
Materialspannung kontrollieren
Unterschiedliche Filtermaterialien weisen unterschiedliche mechanische Eigenschaften auf.
Zum Beispiel:
Polypropylen (PP) kann relativ flexibel sein.
Polyester-Trägerschichten sind im Allgemeinen stärker.
Glasfasermedien sind spröder.
Membranmaterialien erfordern eine schonende Handhabung.
Eine zu hohe Spannung kann empfindliche Filterschichten beschädigen, während eine zu geringe Spannung zu einer instabilen Faltenbildung führen kann.
Moderne Plissiermaschinen verfügen über programmierbare Spannungsregelungssysteme, die die Materialzufuhr kontinuierlich an die Eigenschaften jeder einzelnen Medienschicht anpassen.
Dies ermöglicht es den Herstellern, komplexe Verbundmedien mit hervorragender Konsistenz zu verarbeiten.

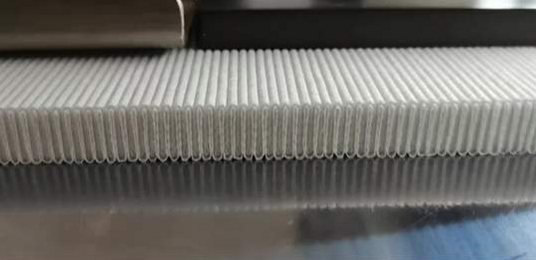

Optimierung der Faltengeometrie
Die Geometrie der Falten hat einen direkten Einfluss auf die Leistung der Tonabnehmerkassette.
Gut gestaltete Falten bieten folgende Vorteile:
Größere effektive Filterfläche
Gleichmäßige Flüssigkeitsverteilung
Geringerer Druckabfall
Verbesserte Schmutzaufnahmekapazität
Bessere mechanische Stabilität
Bei Medien mit abgestufter Dichte ist die Einhaltung eines gleichmäßigen Faltenabstands noch wichtiger, da ungleichmäßige Falten zu lokalen Durchflussbehinderungen und ungleichmäßiger Schadstoffbelastung führen können.
Servogesteuerte Plissiersysteme ermöglichen eine präzise Steuerung von:
Faltenhöhe
Faltensteigung
Faltenabstand
Faltenwinkel
Faltkonsistenz
Diese Parameter tragen dazu bei, sowohl die Filtrationseffizienz als auch die Haltbarkeit der Filterkartusche zu maximieren.
Auswahl der richtigen Plissiergeräte
Nicht alle Plissiermaschinen eignen sich für die Verarbeitung mehrlagiger Filtermedien.
Moderne automatische Plissiermaschinen für Verbundwerkstoffe zeichnen sich typischerweise durch folgende Merkmale aus:
Servogesteuerte Zuführsysteme
Unabhängige Spannungseinstellung
Präzisions-Faltenwalzen
Automatische Medienausrichtung
Programmierbare Produktionsrezepte
Echtzeit-Prozessüberwachung
Diese Merkmale ermöglichen es den Herstellern, schnell zwischen verschiedenen Medienkonstruktionen zu wechseln und dabei eine gleichbleibende Produktqualität zu gewährleisten.
Integration des Plissierens in nachgelagerte Prozesse
Das Falten ist nur der erste Schritt bei der Herstellung von Filterpatronen.
Nach dem Falten durchläuft das Medium in der Regel noch mehrere weitere Fertigungsschritte, darunter:
Präzisionsschneiden
Mittelnahtschweißen
Einbau des inneren Kerns
Äußere Käfigbaugruppe
Endkappenschweißen
Adapterschweißen
Qualitätsprüfung
Verpackung
Durch die korrekte Faltenbildung werden diese nachfolgenden Arbeitsschritte vereinfacht, da gleichbleibende Patronenabmessungen und eine präzise Ausrichtung der Komponenten gewährleistet werden.
Gut geformte Falten verbessern zudem das Schweißen der Endkappen, indem sie gleichmäßige Kontaktflächen zwischen dem Medium und den Kunststoffkomponenten schaffen.
Fortschrittliches Infrarot-Endkappenschweißen
Nach dem Falten und Zusammenbau wird das Filterelement mit Kunststoff-Endkappen dauerhaft verschlossen.
Moderne Hersteller setzen zunehmend auf die berührungslose Infrarot-Schweißtechnologie, da diese gegenüber dem herkömmlichen Heißplattenschweißen mehrere Vorteile bietet.
Zu den Vorteilen gehören:
Gleichmäßige Erwärmung
Starke molekulare Bindung
Verringerte Materialverformung
Sauberere Schweißoberflächen
Verbesserte Maßgenauigkeit
Gleichbleibend dichte Abdichtung
Moderne Infrarotheizsysteme mit Wasserkühlung sorgen für eine noch höhere Temperaturstabilität im Dauerbetrieb. Durch die Vermeidung von Überhitzung und die Aufrechterhaltung präziser Heizbedingungen gewährleisten diese Systeme zuverlässige Schweißnähte und schützen gleichzeitig empfindliche Materialien mit abgestufter Dichte vor thermischen Schäden.
Diese Kombination aus präziser Faltung und fortschrittlicher Schweißtechnik gewährleistet, dass die fertige Filterpatrone sowohl ihre strukturelle Integrität als auch ihre Filtrationsleistung beibehält.
Qualitätskontrolle für mehrlagige Filterpatronen
Eine umfassende Qualitätskontrolle ist bei der Herstellung von Kartuschen mit abgestuftem Filtermaterial unerlässlich.
Typische Inspektionsverfahren umfassen: Sichtprüfung
Die Bediener überprüfen:
Gleichmäßiger Faltenabstand
Schichtausrichtung
Oberflächenreinheit
Schweißqualität
Dimensionsprüfung
Messungen bestätigen:
Patronenlänge
Durchmesser
Faltenhöhe
Faltenkonsistenz
Druckabfallprüfung
Bei Durchflusstests wird der Druckverlust innerhalb der Kartusche bewertet, um eine effiziente Flüssigkeitsbewegung sicherzustellen. Prüfung der Filtrationseffizienz
Mithilfe von Partikelrückhaltetests wird überprüft, ob die abgestuften Dichtemedien die erforderliche Filtrationsleistung erreichen. Integritätsprüfung
Druck- und Dichtigkeitsprüfungen bestätigen, dass die fertige Kartusche vollständig abgedichtet ist und keine Bypass-Leckagen aufweist.
Anwendungsbereiche von plissierten Filterpatronen mit abgestufter Dichte
Mehrlagige Faltenfilterpatronen werden in zahlreichen anspruchsvollen Filtrationsanwendungen eingesetzt, darunter:
Vorfiltration mittels Umkehrosmose
Entsalzungsanlagen
Lebensmittel- und Getränkeproduktion
Pharmazeutische Herstellung
Reinstwassersysteme für Halbleiter
Chemische Verarbeitung
Biotechnologie
industrielle Prozesswasseraufbereitung
Feinchemikalienfiltration
Hochreine Flüssigkeitsfiltration
Diese Branchen setzen auf Filtermedien mit abgestufter Dichte, um die Schadstoffentfernung zu maximieren und gleichzeitig eine lange Lebensdauer und eine stabile Durchflussleistung zu gewährleisten.
Abschluss
Mehrlagige Filtermedien mit abgestufter Dichte haben die Leistung moderner Faltenfilterpatronen deutlich verbessert, indem sie hohe Filtrationseffizienz mit erhöhter Schmutzaufnahmekapazität und geringerem Druckverlust kombinieren. Die Herstellung dieser fortschrittlichen Patronen erfordert jedoch eine präzise Steuerung des gesamten Faltprozesses.
Die Einhaltung der Lagenausrichtung, die Kontrolle der Materialspannung, die Optimierung der Faltengeometrie und die Integration automatisierter Produktionsanlagen sind unerlässlich für die Herstellung von gleichbleibend hochwertigen Filterpatronen. In Kombination mit präzisem Zuschnitt, zuverlässigem Nahtschweißen, fortschrittlichem berührungslosem Infrarot-Endkappenschweißen und umfassenden Qualitätsprüfungen können Hersteller langlebige, auslaufsichere Patronen produzieren, die den hohen Anforderungen der modernen Filtrationsindustrie gerecht werden.
Da sich die Filtrationstechnologien ständig weiterentwickeln, werden Hersteller, die mit fortschrittlichen Mehrschicht-Faltsystemen und intelligenten Produktionslinien ausgestattet sind, gut positioniert sein, um innovative Filtrationslösungen für die Wasseraufbereitung, die Pharmaindustrie, die Lebensmittel- und Getränkeverarbeitung, die Elektronikindustrie und viele andere industrielle Anwendungen weltweit anzubieten.
