Kundenspezifisches Adapterschweißen: Herstellung von 222-, 226- und DOE-Endkonfigurationen Einführung
Filterpatronen werden in einer Vielzahl industrieller Filtrationssysteme eingesetzt, von Wasseraufbereitungsanlagen und der pharmazeutischen Produktion bis hin zur Lebensmittel- und Getränkeverarbeitung, Elektronik und chemischen Industrie. Während das Filtermedium die Fähigkeit der Patrone zur Entfernung von Schadstoffen bestimmt, spielt die Endkonfiguration eine ebenso wichtige Rolle für die korrekte Installation, die zuverlässige Abdichtung und die Kompatibilität mit Filtergehäusen. Zu den gängigsten Anschlussformen zählen 222 , 226 und DOE (Double Open End) . Jede Ausführung ist für spezifische Filtrationssysteme und Betriebsbedingungen ausgelegt. Die Herstellung dieser Adapter erfordert präzise Schweißtechnik, exakte Positionierung und strenge Qualitätskontrolle, um Dichtheit und lange Lebensdauer zu gewährleisten.
Moderne automatische Adapterschweißmaschinen haben die Herstellung von Filterpatronen revolutioniert, indem sie eine gleichbleibende Schweißqualität, eine hohe Produktionseffizienz und die Flexibilität bieten, mehrere Patronendesigns auf derselben Produktionslinie herzustellen.
Dieser Artikel untersucht den Herstellungsprozess des Schweißens von kundenspezifischen Adaptern, die Eigenschaften der Endkonfigurationen 222, 226 und DOE sowie die Bedeutung fortschrittlicher Schweißtechnologie für die Herstellung zuverlässiger Filterpatronen.

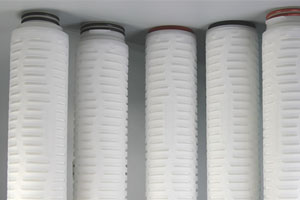

Verständnis der Endkonfigurationen von Filterpatronen
Der Adapter bildet die Schnittstelle zwischen Filterpatrone und Filtergehäuse. Er gewährleistet eine sichere Installation, eine ordnungsgemäße Abdichtung und einen einfachen Patronenwechsel.
Unterschiedliche Filtersysteme erfordern unterschiedliche Adapterkonstruktionen. 222 Endkonfiguration
Der 222-Adapter verfügt über eine doppelte O-Ring-Dichtung, die eine hervorragende Leckagebeständigkeit gewährleistet. Zu seinen Vorteilen gehören:
Sichere Installation
Zuverlässige Abdichtung unter Druck
Einfacher Patronenwechsel
Ausgezeichnete chemische Kompatibilität
Geeignet für hygienische Filtrationssysteme
Die 222-Konfiguration findet breite Anwendung in der Pharma-, Lebensmittel- und Getränkeindustrie sowie bei Reinstwasseranwendungen.
226 Endkonfiguration
Der Adapter 226 ist mit Verriegelungslaschen und O-Ring-Dichtung ausgestattet, was für zusätzliche mechanische Sicherheit sorgt. Zu den Vorteilen gehören:
Starker Verriegelungsmechanismus
Hochdruckbeständigkeit
Ausgezeichnete Vibrationsfestigkeit
Sichere Positionierung während des Betriebs
Diese Bauart findet sich häufig in industriellen Wasseraufbereitungsanlagen, chemischen Verarbeitungsanlagen und Hochleistungsfiltrationssystemen.
DOE (Doppelt offenes Ende)
DOE-Kartuschen sind an beiden Enden offen und werden mithilfe von federbelasteten oder Kompressionsdichtungsmechanismen im Gehäuse installiert. Zu den Vorteilen gehören:
Einfache Konstruktion
Kostengünstiges Design
Einfache Wartung
Kompatibilität mit vielen Standard-Filtergehäusen
DOE-Kartuschen werden häufig in allgemeinen industriellen Filtrations-, Wasseraufbereitungs- und Vorfiltrationssystemen eingesetzt.
Die Bedeutung des präzisen Adapterschweißens
Das Anschweißen des Adapters ist einer der letzten Montageschritte bei der Herstellung von Filterpatronen. Eine mangelhafte Ausrichtung oder schwache Schweißnähte können die Gesamtleistung der Patrone beeinträchtigen.
Präzisionsschweißen gewährleistet:
Auslaufsichere Abdichtung
Präzise Adapterpositionierung
Hohe mechanische Festigkeit
Zuverlässige Gehäusekompatibilität
Lange Lebensdauer
Gleichbleibende Produktqualität
Bereits geringfügige Abweichungen beim Schweißen können zu Installationsschwierigkeiten oder Flüssigkeitsumgehungen führen und die Filtrationseffizienz verringern.
Automatisierter Adapterschweißprozess
Moderne Produktionslinien nutzen automatisierte Adapterschweißmaschinen, um Genauigkeit und Produktivität zu verbessern.
Ein typischer Prozess umfasst die folgenden Schritte: Komponentenpositionierung
Die Filterpatrone und der Adapter werden mithilfe von Präzisionsvorrichtungen automatisch positioniert, um vor dem Schweißen eine perfekte Ausrichtung zu gewährleisten. Geregelte Heizung
Die Oberflächen von Adapter und Kartusche werden unter sorgfältig kontrollierten Bedingungen erhitzt, um die richtige Schmelztemperatur zu erreichen, ohne umliegende Bauteile zu beschädigen. Schweißen und Kleben
Nach dem Erhitzen wird der Adapter mit kontrollierter Kraft auf die Kartusche gepresst, wodurch eine starke molekulare Bindung zwischen den Kunststoffkomponenten entsteht. Kühlung
Die geschweißte Baugruppe wird während des Abkühlens in Position gehalten, um die Maßgenauigkeit zu gewährleisten und Verformungen zu vermeiden.
Die Automatisierung gewährleistet, dass jede Kartusche den gleichen Produktionsparametern folgt, was zu einer gleichbleibenden Schweißqualität auch bei großen Produktionsmengen führt.

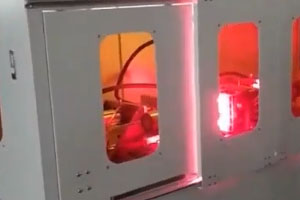

Infrarotschweißen für überragende Ergebnisse
Viele Hersteller bevorzugen mittlerweile die berührungslose Infrarot-Schweißtechnologie für die Adaptermontage.
Im Gegensatz zum herkömmlichen Heißplattenschweißen werden beim Infrarotschweißen Kunststoffoberflächen mittels Strahlungsenergie ohne direkten Kontakt erhitzt. Zu seinen Vorteilen gehören:
Gleichmäßige Wärmeverteilung
Sauberere Schweißoberflächen
Verringerte Materialverformung
Verbesserte Schweißnahtkonsistenz
Starke molekulare Bindung
Geringere Gerätewartung
Moderne Infrarotsysteme mit Wasserkühlung sorgen für eine noch höhere Temperaturstabilität im Dauerbetrieb. Dies trägt zu einer gleichbleibenden Schweißqualität bei und minimiert gleichzeitig Überhitzung und Materialanhaftungen.
Das Ergebnis ist eine langlebige, auslaufsichere Adapterverbindung, die auch unter anspruchsvollen Betriebsbedingungen zuverlässig funktioniert.
Flexibilität für verschiedene Kartuschendesigns
Einer der größten Vorteile moderner Adapterschweißmaschinen ist ihre Fähigkeit, verschiedene Kartuschenspezifikationen zu berücksichtigen.
Schnellwechselwerkzeuge und programmierbare Steuerungen ermöglichen es Herstellern, effizient zwischen folgenden Systemen zu wechseln:
222 Endkonfigurationen
226 Endkonfigurationen
DOE-Patronen
Verschiedene Patronenlängen
Unterschiedliche Patronendurchmesser
Mehrere Kunststoffmaterialien
Diese Flexibilität ermöglicht es den Herstellern, schnell auf Kundenwünsche zu reagieren, ohne längere Produktionsunterbrechungen in Kauf nehmen zu müssen.
Qualitätskontrolle während der Adapterproduktion
Die Herstellung zuverlässiger Filterpatronen erfordert eine umfassende Qualitätskontrolle während des gesamten Schweißprozesses.
Zu den gängigen Qualitätskontrollverfahren gehören: Sichtprüfung
Die Bediener überprüfen:
Schweißnahtaussehen
Adapterausrichtung
Oberflächenreinheit
Gesamtqualität der Montage
Dimensionsprüfung
Messungen bestätigen:
Adapterposition
Gesamtlänge der Patrone
Durchmessergenauigkeit
Kritische Installationsabmessungen
Dichtigkeitsprüfung
Dichtheitsprüfungen gewährleisten, dass der verschweißte Adapter eine vollständige Abdichtung ohne Flüssigkeitsdurchlass bildet. Druckprüfung
Die Druckbeständigkeitsprüfung bestätigt, dass die Schweißverbindung normalen Betriebsbedingungen ohne Versagen standhält. Prüfung der mechanischen Festigkeit
Zug- und Drehmomenttests bewerten die Festigkeit der Adapterverbindung, um eine langfristige Haltbarkeit zu gewährleisten.
Diese Prüfungen tragen dazu bei, dass jede Kartusche den Kundenspezifikationen und Branchenstandards entspricht.
Anwendungsbereiche in verschiedenen Branchen
Filterpatronen mit den Endkonfigurationen 222, 226 und DOE werden in einer breiten Palette von Filtrationsanwendungen eingesetzt.
Typische Branchen sind:
Wasseraufbereitung
Vorfiltration mittels Umkehrosmose
Lebensmittel- und Getränkeverarbeitung
Pharmazeutische Herstellung
Biotechnologie
Elektronik- und Halbleiterproduktion
Chemische Verarbeitung
Stromerzeugung
Öl und Gas
Industrielle Fertigung
Jede Branche benötigt zuverlässige Adapterverbindungen, um eine sichere, effiziente und kontaminationsfreie Filtration zu gewährleisten.
Abschluss
Das Anschweißen der Adapter ist ein entscheidender Schritt bei der Herstellung von Hochleistungsfilterpatronen. Ob es sich um die Endkonfigurationen 222 , 226 oder DOE handelt – präzises Schweißen gewährleistet zuverlässige Abdichtung, exakte Montage und dauerhafte Leistung.
Durch die Integration automatisierter Adapterschweißmaschinen, fortschrittlicher berührungsloser Infrarot-Heiztechnologie und strenger Qualitätskontrollen können Hersteller Filterpatronen produzieren, die den hohen Anforderungen moderner Filtrationssysteme gerecht werden. Flexible Produktionsanlagen ermöglichen zudem schnelle Wechsel zwischen verschiedenen Patronendesigns und helfen Herstellern so, vielfältige Kundenbedürfnisse zu erfüllen und gleichzeitig eine hohe Produktivität zu gewährleisten.
Da sich die Filtrationstechnologien ständig weiterentwickeln, wird das kundenspezifische Adapterschweißen ein wesentlicher Bestandteil der Filterpatronenherstellung bleiben und die Produktion langlebiger, auslaufsicherer Patronen ermöglichen, die weltweit in der Wasseraufbereitung, der Pharmaindustrie, der Lebensmittel- und Getränkeindustrie, der Chemieindustrie und in industriellen Anwendungen zuverlässige Leistung erbringen.
