Häufige Probleme beim Schweißen von Endkappen und wie man sie löst
Ansichten : 9
Autor : indrofiltermachine.com
Updatezeit : 2026-07-06 12:47:43
Häufige Probleme beim Schweißen von Endkappen und wie man sie löst Einführung

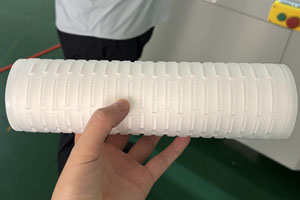

Das Verschweißen der Endkappen ist einer der wichtigsten Fertigungsprozesse bei der Herstellung von Faltenfilterpatronen. Eine fachgerecht verschweißte Endkappe gewährleistet, dass die gesamte Flüssigkeit oder das gesamte Gas das Filtermedium durchströmt, verhindert so Bypass-Leckagen und erhält die Filterleistung der Patrone. Mangelhafte Schweißnähte können jedoch zu Leckagen, struktureller Schwäche, vorzeitigem Ausfall der Patrone und Kundenreklamationen führen. Da die Filtrationsstandards in Branchen wie Wasseraufbereitung, Pharmazie, Lebensmittel- und Getränkeindustrie, Elektronik und chemischer Verarbeitung stetig steigen, müssen Hersteller eine gleichbleibende Schweißqualität während der gesamten Produktion gewährleisten. Zuverlässige Schweißnähte erfordern die richtige Ausrüstung, stabile Prozessparameter, geeignete Materialien und eine effektive Qualitätskontrolle.
Dieser Artikel behandelt die häufigsten Probleme beim Schweißen von Endkappen und bietet praktische Lösungen zur Verbesserung der Produktqualität und der Produktionseffizienz.
Warum das Schweißen von Endkappen so wichtig ist
Die Endkappen verbinden das gefaltete Filterelement mit dem Filtergehäuse und dichten gleichzeitig das Filtermedium ab, um zu verhindern, dass ungefilterte Flüssigkeit an der Filterpatrone vorbeiströmt.
Eine hochwertige Schweißverbindung muss Folgendes gewährleisten:
Vollständige, auslaufsichere Abdichtung
starke mechanische Verbindung
Präzise Maßausrichtung
Langzeitbeständigkeit
Widerstandsfähigkeit gegen Druckschwankungen
Gleichbleibende Leistung während der gesamten Lebensdauer der Kartusche
Selbst kleinste Schweißfehler können das gesamte Filtersystem beeinträchtigen.
Problem 1: Schwache Schweißnahtfestigkeit Ursachen
Schwache Schweißnähte zählen zu den häufigsten Fertigungsfehlern. Sie werden oft verursacht durch:
Unzureichende Heiztemperatur
Unzureichende Heizzeit
Niedriger Schweißdruck
Schlechte Materialverträglichkeit
Kontaminierte Schweißoberflächen
Wenn der Kunststoff seine geeignete Schmelztemperatur nicht erreicht, bleibt die molekulare Bindung zwischen dem Filtermedium und der Endkappe unvollständig. Lösungen
Hersteller können die Schweißnahtfestigkeit verbessern durch:
Optimierung der Heiztemperatur
Erhöhung der Aufheizzeit innerhalb der empfohlenen Grenzen
Anwenden eines gleichmäßigen Schweißdrucks
Reinigung der Bauteile vor dem Schweißen
Verwendung kompatibler Kunststoffe
Regelmäßige Kalibrierung der Schweißgeräte
Eine korrekte Parametersteuerung verbessert die Verbindungsqualität erheblich.
Problem 2: Übermäßiges Materialschmelzen Ursachen
Übermäßige Hitzeeinwirkung kann zu plastischer Verformung, Überlaufen oder Verzerrung der Endkappe führen.
Häufige Gründe sind:
Überhitzung
Lange Heizzyklen
Übermäßiger Druck
Schlechte Temperaturregelung
Überschüssig geschmolzener Kunststoff kann den Flüssigkeitsfluss blockieren oder die Abmessungen der Kartusche beeinträchtigen. Lösungen
Um eine Überhitzung zu vermeiden:
Verkürzen Sie die Aufheizzeit
Niedrigere Schweißtemperatur
Überwachen Sie die Heizkonsistenz.
Verwenden Sie automatische Temperaturregelungssysteme.
Überprüfen Sie die Prozesseinstellungen während der Produktion.
Durch die gleichmäßige Erwärmung entstehen starke Schweißnähte, ohne die Bauteile zu beschädigen.
Problem 3: Flüssigkeitsumleitungsleckage Ursachen
Undichtigkeiten treten auf, wenn Lücken zwischen dem Filtermedium und der angeschweißten Endkappe verbleiben.
Mögliche Ursachen sind:
Unvollständige Schweißung
Schlechte Medienpositionierung
Ungleichmäßige Druckverteilung
Fehlausgerichtete Komponenten
Beschädigte Endkappen
Selbst mikroskopisch kleine Leckagen können die Filtrationseffizienz erheblich verringern. Lösungen
Leckagen können minimiert werden durch:
Verbesserung der Vorrichtungsgenauigkeit
Präzise Bauteilausrichtung gewährleisten
Anlegen eines gleichmäßigen Schweißdrucks
Schweißflächen vor der Montage prüfen
Durchführung routinemäßiger Dichtigkeitsprüfungen
Stabile Produktionsprozesse tragen dazu bei, Bypass-Fehler zu vermeiden.
Problem 4: Fehlausrichtung der Endkappe Ursachen
Eine falsche Positionierung beim Schweißen kann dazu führen, dass die Filterpatronen nicht richtig in die Filtergehäuse passen.
Fehlausrichtungen entstehen häufig durch:
Abgenutzte Positionierungsvorrichtungen
Bedienungsfehler
Mangelhafte Automatisierungsgenauigkeit
Inkonsistente Ladeverfahren
Lösungen
Hersteller sollten:
Verwenden Sie Präzisionspositioniervorrichtungen.
Verschleißteile austauschen
Einführung automatisierter Ladesysteme
Überprüfen Sie die Ausrichtung vor jedem Schweißzyklus.
Eine präzise Positionierung verbessert sowohl die Montagequalität als auch die Kundenzufriedenheit.
Problem 5: Oberflächenverbrennung oder Verfärbung Ursachen
Brandspuren oder Verfärbungen deuten in der Regel auf übermäßige lokale Erhitzung hin.
Mögliche Gründe sind:
Hohe Heiztemperaturen
Ungleichmäßige Wärmeverteilung
Verschmutzte Heizgeräte
Verlängerte Heizzyklen
Auch wenn das Aussehen im Vordergrund steht, kann Überhitzung die Schweißverbindung ebenfalls schwächen. Lösungen
Oberflächenfehler vermeiden durch:
Optimierung der Infrarot- oder Heizparameter
Heizungsanlagen sauber halten
Sicherstellung einer gleichmäßigen Temperaturverteilung
Kontinuierliche Überwachung der Heizzyklen
Ein stabiles thermisches Verfahren führt zu saubereren Schweißnähten und ansprechenderen Endprodukten.
Problem 6: Inkonsistente Schweißnahtqualität Ursachen
Abweichungen zwischen Produktionschargen resultieren häufig aus einer uneinheitlichen Prozesskontrolle.
Zu den beitragenden Faktoren gehören:
Manuelle Bedienung
Temperaturschwankungen
Druckvariation
Ausrüstungsverschleiß
Verschiedene Bedientechniken
Ungleichmäßige Schweißnähte erhöhen die Ausschussquoten und verringern die Produktionseffizienz. Lösungen
Hersteller können die Konsistenz verbessern durch:
Automatisierte Schweißanlagen
Programmierbare Schweißparameter
Regelmäßige Gerätewartung
Standardisierte Arbeitsabläufe
Bedienerschulung
Statistische Prozessüberwachung
Die Automatisierung reduziert die Prozessvariabilität erheblich.
Vorteile des berührungslosen Infrarotschweißens
Viele Hersteller haben das traditionelle Heißplattenschweißen durch die berührungslose Infrarotschweißtechnologie ersetzt.
Im Gegensatz zu Kontaktheizverfahren überträgt das Infrarotschweißen die Wärmeenergie, ohne die Kunststoffbauteile zu berühren.
Zu seinen Vorteilen gehören:
Gleichmäßige Wärmeverteilung
Sauberere Schweißoberflächen
Verringerte Materialanhaftung
Verbesserte Schweißnahtkonsistenz
Geringerer Wartungsaufwand
Starke molekulare Bindung
Besseres kosmetisches Erscheinungsbild
Moderne Infrarotheizsysteme mit Wasserkühlung sorgen für noch höhere Prozessstabilität, indem sie konstante Betriebstemperaturen im Dauerbetrieb gewährleisten. Dies beugt Überhitzung vor, reduziert Temperaturdrift und sichert eine zuverlässige Schweißqualität auch bei langen Produktionsläufen.
Bedeutung der Prozessüberwachung
Für ein erfolgreiches Endkappenschweißen ist eine kontinuierliche Prozesskontrolle unerlässlich.
Zu den wichtigsten Produktionsparametern gehören:
Heiztemperatur
Heizdauer
Schweißdruck
Abkühlzeit
Komponentenpositionierung
Zykluskonsistenz
Moderne Schweißmaschinen, die mit speicherprogrammierbaren Steuerungen (SPS) und Mensch-Maschine-Schnittstellen (HMI) ausgestattet sind, ermöglichen es den Bedienern, diese Parameter in Echtzeit zu überwachen und anzupassen.
Die digitale Prozessüberwachung verbessert zudem die Rückverfolgbarkeit der Produktion und vereinfacht die Fehlersuche.
Qualitätskontrolle nach dem Schweißen
Jede fertige Filterpatrone sollte vor dem Versand einer umfassenden Prüfung unterzogen werden.
Typische Qualitätskontrollverfahren umfassen: Sichtprüfung
Die Bediener prüfen:
Schweißnahtaussehen
Oberflächenbeschaffenheit
Ausrichtung
Plastische Verformung
Dichtigkeitsprüfung
Durch eine Dichtigkeitsprüfung wird die vollständige Abdichtung zwischen Endkappe und Filtermedium sichergestellt. Druckprüfung
Druckprüfungen bestätigen die strukturelle Integrität unter Betriebsbedingungen. Zugfestigkeitsprüfung
Mechanische Prüfungen bewerten die Festigkeit der Schweißverbindung. Durchflussleistungsprüfung
Durchflusstests gewährleisten, dass die Filterpatrone den erforderlichen Druckabfall und die erforderliche Filtrationsleistung erreicht.
Eine umfassende Qualitätskontrolle reduziert Ausfälle im Feld und stärkt das Kundenvertrauen.
Abschluss
Das Verschweißen der Endkappen ist einer der wichtigsten Fertigungsprozesse bei der Herstellung von Hochleistungs-Faltenfilterpatronen. Probleme wie schwache Schweißnähte, übermäßiges Schmelzen, Leckagen, Fehlausrichtung, Verfärbungen und ungleichmäßige Qualität können die Filtrationseffizienz und die Zuverlässigkeit des Produkts beeinträchtigen, wenn sie nicht behoben werden.
Durch die Optimierung der Schweißparameter, die präzise Ausrichtung der Bauteile, den Einsatz automatisierter Produktionssysteme und die Anwendung fortschrittlicher, berührungsloser Infrarotschweißtechnologie können Hersteller die Schweißqualität und die Produktionskonstanz deutlich verbessern. In Kombination mit strengen Prüf- und Testverfahren tragen diese Verbesserungen zur Herstellung leckagefreier Filterpatronen bei, die den hohen Anforderungen der Wasseraufbereitung, der Pharmaindustrie, der Lebensmittel- und Getränkeindustrie, der Elektronikindustrie und der industriellen Filtration gerecht werden.
Die Investition in moderne Schweißanlagen und standardisierte Fertigungsverfahren reduziert nicht nur Produktionsfehler und Betriebskosten, sondern stärkt auch das Kundenvertrauen durch die Lieferung von Filterpatronen mit außergewöhnlicher Leistung, Langlebigkeit und langfristiger Zuverlässigkeit.
