High-Flow-Plissee-Filterpatronen-Maschinen-Produktionslinie

punkt nr.: SIIC-M028
Die SIIC-M028-Schweißanlage für plissierte Filterpatronen mit hohem Durchfluss für Schweißgeräte und Ausrüstungen ist speziell für die Herstellung von plissierten Fettfilterpatronen mit großem Durchmesser wie 3M-, Parker- und Pall-Filterpatronen mit hohem
untersuchung
beschreibung Spezifikation Filterherstellung Video
High-Flow-Plissee-Filterpatronenschweißer-Schweißmaschinen-Geräte-Produktionslinie
Modellnummer: SIIC-M028


Die Schweißer-Schweißmaschinen-Ausrüstungs-Produktionslinie für gefaltete Filterpatronen mit hohem Durchfluss ist speziell für das Schweißen von gefalteten Filterpatronen mit hohem Durchfluss geeignet und stellt fette Filterpatronen mit großem Durchmesser her, z. B. Filterpatronen mit hohem Durchfluss von 3M, Parker, Pall.

1. Hauptteile:
-High Flow Filter Falten Hersteller
-High-Flow-Plissee-Schweißgerät für Patronenenden
-High Flow Plissee-Kassettenlängenverbinder Schweißgerät
-Filterpatrone Mittelnahtschweißgerät
-Faltenfilterpatronen-Längsschneider mit hohem Durchfluss

2. Geltungsbereich:
Die Produktionslinie für SIIC-Filterpatronen mit hohem Durchsatz ist speziell für das Schweißen von plissierten Filterpatronen mit hohem Durchsatz geeignet, mit denen fette Filterpatronen mit großem Durchmesser hergestellt werden, z. B. 3M-, Parker- und Pall-Filterpatronen mit hohem Durchsatz.

3. Eigenschaften:
Speziell für Filterpatronen mit großem Durchmesser - Fettgefaltete Filterpatronen mit hohem Durchfluss.
Speziell für plissierte Filterpatronen mit hohem Durchfluss, ähnlich wie bei 3M, Parrker, Pall Filterpatronen mit hohem Durchfluss.
Vorhandene Durchmesser: 82-152.4mm (3 "-6"), anderer Durchmesser kann nach Maß sein.

Als ein Hersteller und Zulieferer von Industriefiltermaschinen fertigt und liefert Shanghai Indro Industry Co., Ltd mikroporöse Falzfilter-Schweißgeräte, PP-PES-FIBERGLASS-NYLON-PTFE-Faltfilterpatronen-Produktionslinie, Hochfluss-Faltfilterpatronen-Produktion Darüber hinaus liefern wir Kunststoffteile für gefaltete Filterpatronen, einschließlich Außenkäfig, Innenkern, Patronenkappen und Anschlussteile.


4. Spezifikationsdaten:
- Faltenbereiter für Filter mit hohem Durchfluss
Maximale Papierbreite: 1100 mm oder andere gemäß Ihrer Anforderung.
Falten Tiefe: 8-55mm einstellbar
Max falten geschwindigkeit: 120 falten / min
Maximale Geschwindigkeit der Faltenlänge: 12 m / min (je nach Faltentiefe unterschiedlich)
Mit SPS.
Energie: Standard 380/3 Phase, andere kann nach Maß entsprechend Anforderung sein.
SIIC-M028-P1100-PLC: Halbautomat für gewöhnliche Falten.
SIIC-M028-P1100-PLC-A: Vollautomatisch, sowohl für normale Falten als auch für "M" -Falten

- Plissee-Schweißkappen mit hohem Durchfluss
Rahmen: gefaltete platte schweißen und standard schrauben verbindung struktur
Schweißtemperatur, Schweißzeit, Schweißtiefe werden automatisch geregelt.
Speziell für das Schweißen von Verschlüssen von Faltenfilterpatronen mit hohem Durchfluss.
Gute und stabile Siegelfähigkeit und Echtheit
Automatisch gesteuert
Einfache Operation
Standardmodell ist mit manueller Tür, automatische Tür ist wahlweise freigestellt, wie pro Anforderung des Kunden.
Energie: Standard 380/3 Phase, andere kann nach Maß entsprechend Anforderung sein.
SIIC-M028-ECW: Heizplattenschweißsystem, Heizform (Messing H62), Schweißkappe jeweils von einem Ende.
SIIC-M028-ECWH: Heizplattenschweißsystem, Heizform (Messing H62), Schweißkappen von beiden Enden pro Zeiteinheit, doppelte Produktionskapazität.
SIIC-M028-ECW-IR-A: Infrarot-Schweißsystem, pneumatischer Antrieb, Schweißkappe jeweils von einem Ende.
SIIC-M028-ECWH-IR-A: Infrarot-Schweißsystem, pneumatischer Antrieb, Schweißkappen von beiden Enden pro Zeiteinheit, doppelte Produktionskapazität.
SIIC-M028-ECWH-IR-S: Infrarot-Schweißsystem, Servoantrieb, Schweißkappen von beiden Enden pro Zeiteinheit, doppelte Produktionskapazität.

-High Flow Plissee Cartridge Länge Anschlussschweißgerät
Rahmen: gefaltete platte schweißen und standard schrauben verbindung struktur
Heizform: Messing H62, gute Wärmeleitfähigkeit, Temperaturbereich: 0 ~ 399 Grad C
Steuermodus: SPS
Funktion: verbinden patrone zusammen zu werden längere patrone, wie für 60 ", verbindung 20" stück und 40 "stück zu erhalten 60" stück.
Stellen Sie sicher, dass die Filterpatrone gerade ist.
Automatisch gesteuert
Einfache Operation
Die Verbindungslänge kann bei Standardmodellen bis zu 60 Zoll betragen. Andere Längen können individuell angefertigt werden.
Standardmodell ist mit manueller Tür, automatische Tür ist wahlweise freigestellt, wie pro Anforderung des Kunden.
Energie: Standard 380/3 Phase, andere kann nach Maß entsprechend Anforderung sein.
SIIC-M028-LJW: Heizplattenschweißsystem, Heizform (Messing H62), pneumatischer Antrieb, Schweißen 1 Stk. Pro Zeit.
SIIC-M028-LJW-S: Heizplattenschweißsystem, Heizform (Messing H62), Servoantrieb, Schweißen 1 Stk. Pro Zeit.

-Filterpatronen-Mittelfalzschweißgeräte (SIIC-M025-MSW)
Zum Verschweißen der Naht oder Fuge in der Mitte der Filterpatrone hochwertige Schweißnaht.

-Faltenfilterpatronen-Längsschneider mit hohem Durchfluss (SIIC-M028-LC)
Rahmen: gefaltete platte schweißen und standard schraubverbindung struktur
Rotierendes Schneidemesser
Größe / Gewicht: je nach Länge der Faltpatrone
Jedes Mal automatisch ein Ende (1 Stück) der Filterpatrone abschneiden.
Stellen Sie sicher, dass die Schneidenden flach und glatt sind.
Produktionskapazität verbessern.
5. Faltenfilterpatronen zur Flüssigkeitsfiltration mit hohem Durchfluss, Herstellungsprozess:
- Falten von Filterpatronen : Verwenden Sie eine Filterpapierfalzmaschine mit hohem Durchfluss, um Falten von Filterpatronen zu erzeugen
-Schweißen der Mittelnaht: Verwenden Sie den Mittelnahtschweißer , um das Thermoschweißen von Filterpatronenpapier mit der Mittelnaht durchzuführen
-Längenschneider / -regler: Verwenden Sie einen Filterpatronen- Längenschneider mit hohem Durchfluss, um das Angebot an gefaltetem Filterpapier zu schneiden / zu trimmen
-Kartuschenformung: Setzen Sie die Filtermembran mit der richtigen Länge in den äußeren Käfig (Kunststoffhülle) ein, wobei der innere Kern in der Membran verbleibt, damit die gefaltete Filterkartusche ihre ursprüngliche Form behält.
-End Kappe und Verbindungsstück endet Schweißen: hohe Strömungsfilterkappe welder Mit dem Verbinder Anschweißen an Ende von Filterpatronen endet, für 60inch machen, müssen die Kappe an einem der Enden 20 Zoll Länge oder 40inch Längenstück verschweißen. Kappe zum Anschweißen des Steckerendes nicht schweißen.
-Länge Verbinder Schweißen: 20” / 30” / 40” long plissierten Filterkerzen,
die normalerweise hohe Strömungs plissierten Filterpatronenlänge Schweißer unter Verwendung von Verbindungsstücken 10” 2/3/4 zu verschweißen Stücke zusammen 20” / 30” COMPLETE / 40 Zoll lange Filterpatronen. Zum Herstellen einer 60-Zoll-Länge schweißen Sie die Kappe auf eines der Enden eines 20-Zoll- oder 40-Zoll-Stücks und verwenden dann einen Längenverbindungsschweißer, um einen 60-Zoll-Filter mit hohem Durchfluss herzustellen.

6. Um ein vollständiges Stück einer plissierten Filterpatrone mit hohem Durchfluss herzustellen, müssen Sie folgende Maschinen verwenden:
SIIC-M028-P1100: Faltenmacher, Faltenpatronen-Filterpapier-Faltmaschine , speziell zum Falten / Falten von Filterpapier der Filterpatrone
SIIC-M028-ECW: Faltenschweißgerät für Patronenenden, speziell zum Schweißen der Endabdeckung der Filterpatrone
SIIC-M028-LJW: Faltpatronen-Verbindungsschweißgerät mit hohem Durchfluss, speziell zum Verbinden von Patronen zu längeren Patronen, z. B. 20 Zoll , zwei Teile, eine Verbindung, 30 Zoll , drei Teile mit zwei Verbindungen, 40 Zoll, 4 Teile mit drei Verbindungen , ein 20 Zoll und ein 40 Zoll, um 60 Zoll Stück zu bekommen.
SIIC-M025-MSW: Faltpatronen-Mittelfalzschweißgerät , speziell zum Verschweißen der Mittelfalznaht der Außenhülle einer PP-Faltenfilterpatrone
SIIC-M028-LC: Faltpatronen-Längsschneider mit hohem Durchfluss, speziell zum Schneiden von Patronenlängen und Faltenbreiten sowie zum Besäumen von Faltenkanten.

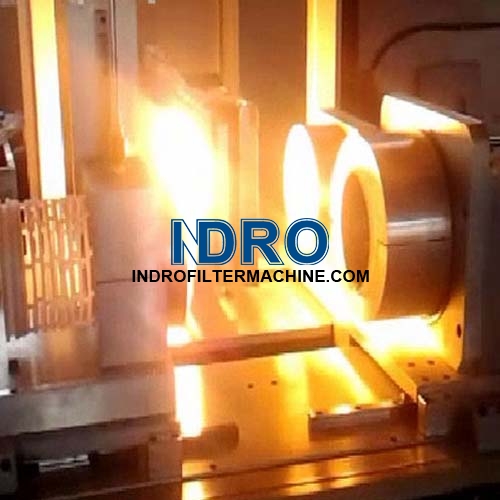

Video zum Schweißen von Endkappen für High-Flow-Filter


Video zum Schweißen von Hochdurchflussfilter-Längsverbindern



High Flow Filter Plissee Packs Kantenschneiden Abschneiden Video


Video zur Spiralwicklung von Außenhüllen/Bändern/Gurten von High-Flow-Filtern
