Was ist der Plisseefilterpatronen-Basis-Endkappenschweißer?
Ansichten : 92
Autor : indrofiltermachine.com
Updatezeit : 2025-09-04 13:41:02
Plissierte Filterkerzen sind unverzichtbare Komponenten in vielen Branchen, darunter Pharma, Wasseraufbereitung, Lebensmittel und Getränke, Petrochemie und Elektronik. Ihre Effizienz verdanken sie dem gefalteten Design, das die Oberfläche maximiert und die Filterleistung verbessert. Die Zuverlässigkeit einer gefalteten Filterkerze hängt jedoch nicht nur vom gefalteten Medium ab, sondern auch von der Montage und Abdichtung der Kartusche. Einer der kritischsten Prozesse bei der Herstellung gefalteter Filterkerzen ist das Verschweißen der Endkappen.

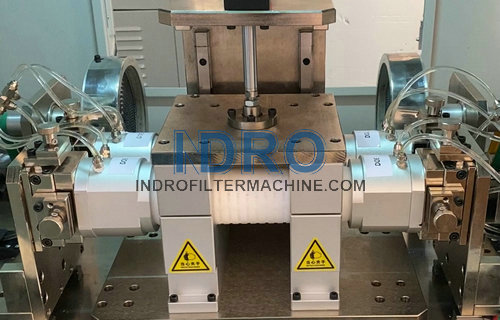

Hier kommt das Basis-Endkappenschweißgerät für Plisseefilterpatronen ins Spiel. Dieses Spezialgerät dient dazu, Kunststoff-Endkappen sicher am Plisseefiltermedium und -kern zu befestigen und so leckagefreie Leistung und strukturelle Integrität zu gewährleisten. Ohne dieses Gerät könnte der Filter unter Druck versagen, die Prozessflüssigkeit verunreinigen oder an Haltbarkeit verlieren.
In diesem Artikel untersuchen wir, was ein Endkappenschweißgerät ist, wie es funktioniert, wie es aufgebaut ist und welche Funktionsprinzipien es hat, welche Bedeutung es bei der Filterproduktion hat und welche Vorteile es Filterherstellern bietet. Was ist ein Plissee-Filterpatronen-Basis-Endkappenschweißgerät?

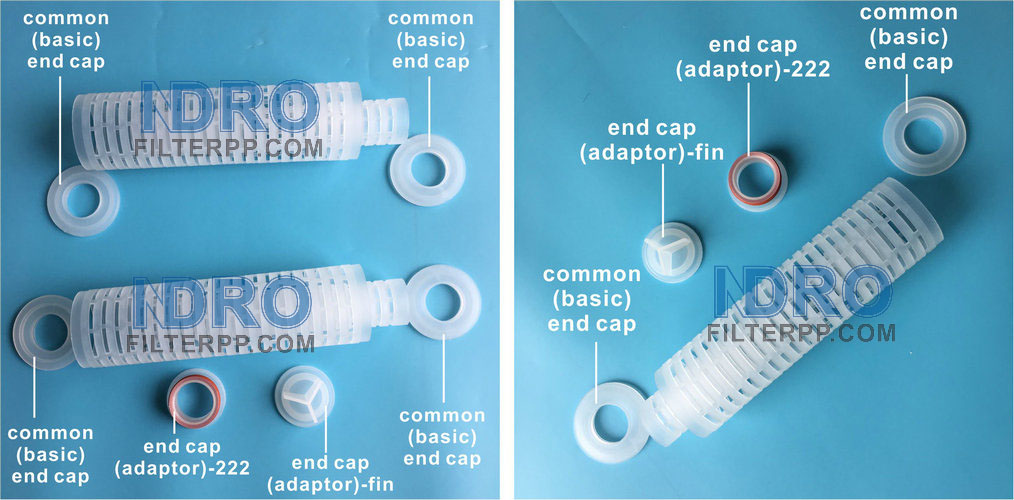

Ein Basis-Endkappenschweißgerät für Plisseefilterpatronen ist ein spezielles Fertigungsgerät zum Verkleben oder Verschweißen der Kunststoff-Endkappen einer Plisseefilterpatrone mit dem Plisseemedium und dem inneren Kern. Die Endkappen sind entscheidend, da sie die Enden der Plisseestruktur abdichten, den Filter zusammenhalten und einen Flüssigkeitsdurchfluss verhindern.
Der Begriff „Basis“ bezieht sich in diesem Zusammenhang häufig auf das einfachste Modell einer Endkappenschweißanlage – typischerweise für Standardfilterpatronen in gängigen Größen (z. B. 10, 20, 30 und 40 Zoll Länge). Der Schwerpunkt liegt auf der effizienten und zuverlässigen Durchführung der Endkappenschweißung, ohne die erweiterten Automatisierungs- oder Modulfunktionen komplexerer Schweißsysteme.
Diese Maschine ist in der Regel für die Verarbeitung von Filtermaterialien wie Polypropylen (PP), Polyester (PET), PES, PVDF, Glasfaser, Nylon, PTFE oder anderen schweißbaren Polymeren ausgelegt, die üblicherweise in der Filterproduktion verwendet werden. Durch kontrollierte Anwendung von Hitze und Druck schmilzt sie die Kontaktflächen und verbindet die Endkappe dauerhaft mit der Patrone. Wie funktioniert der grundlegende Endkappenschweißer?
Das Plissee-Filterpatronen-Basis-Endkappenschweißgerät folgt einem strukturierten Arbeitsprinzip: Laden der Patronenbaugruppe

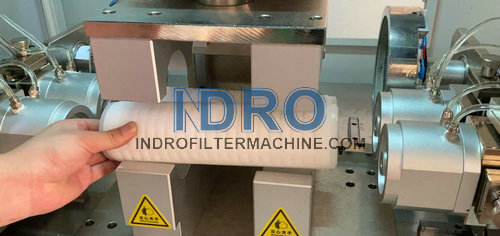

Der Bediener legt die halbfertigen Filter (mit Faltenpaketen, die in den Außenkäfig und den Innenkern eingesetzt werden) und die benötigte Kunststoff-Endkappe in die Schweißstation. Einige Maschinen verfügen über Vorrichtungen oder Formen, die die korrekte Ausrichtung der Komponenten gewährleisten. Heizprozess

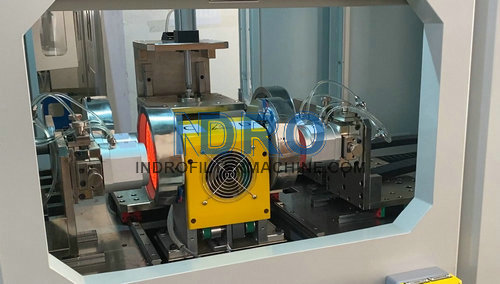

Das Schweißsystem verwendet eine Wärmequelle – üblicherweise Infrarot- oder Konduktionswärme –, um die Schnittstelle zwischen der Filterendkappe und dem gefalteten Filtermedium zu verschmelzen. Infrarotsysteme werden in modernen Maschinen besonders bevorzugt, da sie eine berührungslose, gleichmäßige Erwärmung ermöglichen. Pressen und Kleben

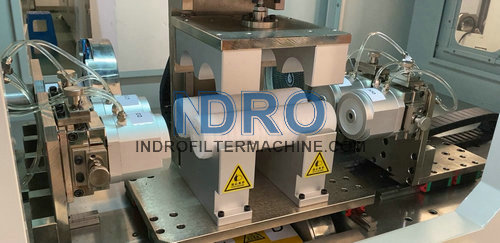

Sobald das Material die erforderliche Temperatur erreicht hat, übt die Maschine Druck aus, um die Endkappe auf die gefaltete Struktur und den Kern zu pressen. Der geschmolzene Thermoplast verfestigt sich beim Abkühlen und bildet eine starke und dauerhafte Verbindung. Abkühlphase

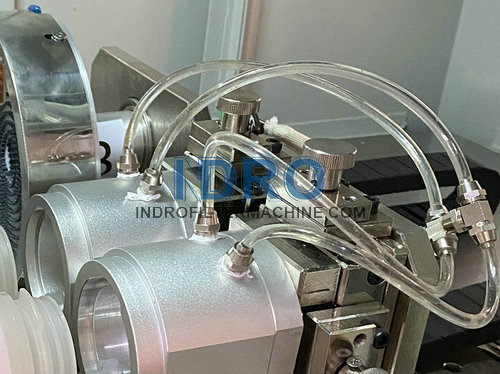

Um die Formstabilität der Kartusche zu erhalten, sind einige Schweißgeräte mit Kühlsystemen ausgestattet. Dadurch wird sichergestellt, dass der geschmolzene Kunststoff schnell und ohne Verformung erstarrt. Entladung

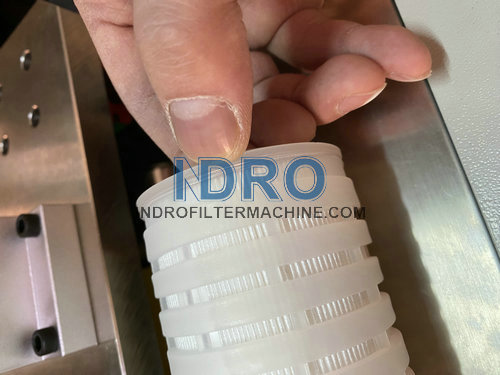

Nach dem Schweißen und Abkühlen wird die fertige Filterpatrone mit der fest verschweißten Endkappe aus der Maschine entnommen und ist bereit für die weitere Verarbeitung (z. B. Adapterschweißen, Prüfen oder Verpacken).
Hauptmerkmale eines einfachen Endkappenschweißgeräts
Obwohl die Geräte verschiedener Hersteller unterschiedlich konstruiert sind, verfügen die meisten Endkappenschweißgeräte über die folgenden Funktionen: Präzisions-Heizsystem – Sorgt für gleichmäßiges Schweißen ohne Überhitzung oder Unterhitzung. Einstellbare Vorrichtungen – Ermöglicht der Maschine die Aufnahme von Patronen unterschiedlicher Länge und Durchmesser. Benutzerfreundliche Steuerung – Vereinfachte Schnittstellen für Temperatur-, Druck- und Zeiteinstellungen. Langlebige Konstruktion – Konstruiert für hohe Produktionszyklen mit minimalen Ausfallzeiten. Sicherheitsmechanismen – Dazu gehören Schutzvorrichtungen, Not-Aus-Schalter und Sensoren zum Schutz des Bedieners. Einige modernere Modelle verfügen zudem über digitale Temperaturregler, speicherprogrammierbare Steuerungen (SPS) und automatisierte Be- und Entladesysteme. Ein einfaches Endkappenschweißgerät konzentriert sich jedoch in erster Linie auf zuverlässige Schweißnähte ohne übermäßige Komplexität.
Bedeutung des Endkappenschweißens bei der Herstellung von Filterpatronen
Die Rolle des Endkappenschweißers ist aus mehreren Gründen von entscheidender Bedeutung: Leckprävention
Eine schlecht verschweißte Endkappe kann dazu führen, dass ungefilterte Flüssigkeit das gefaltete Medium umgeht, wodurch die Effizienz des Filters verringert und das System verunreinigt wird. Strukturelle Integrität
Endkappen halten das gefaltete Filtermedium an Ort und Stelle und verhindern so ein Zusammenfallen oder Verschieben unter Druck. Starke Schweißnähte sorgen dafür, dass der Filter seine Form und Funktion behält. Kompatibilität
Verschiedene Branchen benötigen Filter, die Chemikalien, Druck oder hohen Durchflussraten standhalten. Durch fachgerechtes Schweißen wird sichergestellt, dass der Filter diesen Anwendungsanforderungen gerecht wird. Produktionskonsistenz
Manuelle Verbindungsmethoden können keine einheitlichen Ergebnisse garantieren. Ein spezieller Schweißer gewährleistet eine wiederholbare Qualität über Tausende von Kartuschen hinweg. Kosteneffizienz
Durch die Reduzierung des Abfalls durch defekte Filter trägt das Schweißgerät zu niedrigeren Produktionskosten und höherer Rentabilität bei.
Vorteile der Verwendung eines einfachen Endkappenschweißgeräts
Die Investition in ein Basis-Endkappenschweißgerät für Plisseefilterpatronen bietet Herstellern mehrere Vorteile: Zuverlässige Qualität – Erzeugt gleichmäßige Schweißnähte, die den Industriestandards entsprechen. Verbesserte Effizienz – Reduziert die zum Schweißen von Endkappen erforderliche Zeit im Vergleich zu manuellen Methoden. Niedrigere Ausschussraten – Minimiert defekte Filter, die durch unsachgemäße Verklebung verursacht werden. Flexibilität – Kann mit einstellbaren Vorrichtungen an unterschiedliche Patronenlängen und -durchmesser angepasst werden. Bedienerfreundlich – Basismodelle sind oft einfacher zu erlernen und zu bedienen als vollautomatische Maschinen. Haltbarkeit – Auf Langlebigkeit ausgelegt und mit minimalem Wartungsaufwand eine kostengünstige Investition.
Anwendungen des Basic End Cap Welder
Das Plissee-Filterpatronen-Basis-Endkappenschweißgerät wird häufig in Branchen eingesetzt, die eine Hochleistungsfiltration erfordern. Typische Anwendungen sind: Pharmaindustrie – Zur sterilen Filtration von Flüssigkeiten und Gasen. Lebensmittel- und Getränkeverarbeitung – Gewährleistung der Reinheit von Wasser, Bier, Wein, Säften und Milchprodukten. Elektronikfertigung – Entfernen von Partikeln aus Reinstwasser und Prozesschemikalien. Petrochemie und Öl & Gas – Filtern von Hydraulikflüssigkeiten, Kraftstoffen und Schmiermitteln. Wasseraufbereitung – Herstellung von Kartuschen für die industrielle und kommunale Wasseraufbereitung.
Entwicklung der Endkappenschweißtechnologie
In den Anfängen der Filterpatronenherstellung wurden Verbindungen manchmal mit Klebstoffen hergestellt. Klebstoffe waren zwar in einigen Fällen wirksam, bargen jedoch das Risiko des Auslaugens von Chemikalien, schwächerer Dichtungen und höherer Produktionskosten.
Die Entwicklung von Endkappenschweißgeräten beseitigte diese Probleme, indem sie Hitze und Druck anstelle von Klebstoffen verwendeten. Im Laufe der Zeit hat sich die Technologie ständig weiterentwickelt:
Von der einfachen Konduktionsheizung bis hin zu Infrarot-Heizsystemen .
Von manuell betriebenen Vorrichtungen bis hin zu halbautomatischen und vollautomatischen Maschinen .
Von Formen in Einzelgröße bis hin zu verstellbaren Systemen mit mehreren Größen . Das Basis-Endkappenschweißgerät bildet nach wie vor die Grundlage dieser Technologie. Während fortschrittlichere Modelle eine höhere Automatisierung und Geschwindigkeit bieten, ist die Basisversion oft die Einstiegsmaschine, mit der Hersteller zuverlässige Filter mit weniger Aufwand und Investitionen herstellen können.
Auswahl des richtigen Basis-Endkappenschweißgeräts
Bei der Auswahl eines Basis-Endkappenschweißgeräts für Plisseefilterpatronen sollten Hersteller Folgendes berücksichtigen: Filterspezifikationen – Patronengrößen, Materialien und Produktionsvolumen. Heizmethode – Infrarotsysteme sind in Bezug auf Präzision und Sauberkeit oft überlegen. Benutzerfreundlichkeit – Einfache Steuerung und schnelle Einrichtung sparen Zeit und reduzieren Bedienfehler. Wartungsbedarf – Maschinen mit langlebiger Konstruktion und leicht austauschbaren Teilen minimieren Ausfallzeiten. Zuverlässigkeit des Lieferanten – Die Wahl eines vertrauenswürdigen Herstellers gewährleistet hochwertige Ausrüstung und Kundendienst.
Abschluss
Das Basis-Endkappenschweißgerät für Plisseefilterpatronen spielt eine entscheidende Rolle bei der Herstellung hochwertiger Filter. Es gewährleistet eine starke, zuverlässige und gleichmäßige Verbindung der Endkappen mit dem Plisseefiltermedium, was für die Leistung und Haltbarkeit der Filterpatrone von entscheidender Bedeutung ist.
Obwohl es im Vergleich zu fortschrittlichen automatisierten Systemen als Basismodell gilt, ist das einfache Endkappenschweißgerät für viele Filterhersteller nach wie vor unverzichtbar. Es bietet die perfekte Balance zwischen Kosteneffizienz, Zuverlässigkeit und einfacher Bedienung. Mit diesem Gerät können Unternehmen Filter herstellen, die den anspruchsvollen Standards von Branchen wie Pharma, Lebensmittel und Getränke, Wasseraufbereitung, Elektronik und Petrochemie entsprechen.
Kurz gesagt ist der Endkappenschweißer nicht nur eine Maschine – er ist das Rückgrat der Filterpatronenproduktion und stellt sicher, dass jeder Faltenfilter in kritischen Anwendungen weltweit die erwartete Leistung erbringt.
