Den Längenverbindungsprozess verstehen – Skalierung von 10-Zoll- auf 40-Zoll-Filter
In industriellen Flüssigkeits- und Gasfiltrationssystemen spielt die Filterlänge eine entscheidende Rolle für Durchflusskapazität, Schmutzaufnahmevermögen und Systemeffizienz. Während 10-Zoll-Filterpatronen in Standardanwendungen weit verbreitet sind, erfordern viele industrielle Prozesse längere Ausführungen wie 20-, 30- oder 40-Zoll-Elemente, um höhere Durchflussraten und längere Betriebszyklen zu bewältigen.
Die Skalierung von 10-Zoll- auf 40-Zoll-Filter ist nicht einfach eine Frage der Vergrößerung. Sie erfordert ein präzises und technisch kontrolliertes Verbindungsverfahren , um die strukturelle Integrität, die Dichtheit und die Filtrationskonstanz über die gesamte Filterpatrone hinweg zu gewährleisten. Das Verständnis dieses Prozesses ist für Hersteller, Ingenieure und Anlagenbetreiber, die eine stabile Hochleistungsfiltration anstreben, unerlässlich.
Dieser Artikel untersucht die technischen Prinzipien, Fertigungstechnologien, strukturellen Herausforderungen und Qualitätskontrollstandards, die mit der Skalierung von Filterpatronen von 10" auf 40" verbunden sind. 1. Warum die Filterlänge skalieren?
Bevor wir auf den Verbindungsprozess selbst eingehen, ist es wichtig zu verstehen, warum längere Filter erforderlich sind. Erhöhte Durchflusskapazität
Eine 40-Zoll-Filterpatrone bietet etwa die vierfache Filterfläche einer 10-Zoll-Patrone (abhängig von Faltendichte und -struktur). Dies ermöglicht:
Höhere Durchflussraten
Geringerer anfänglicher Druckabfall
Reduzierte Anzahl von Kartuschen im Gehäuse
Bei großtechnischen Anlagen vereinfachen weniger, aber längere Filter die Gehäusekonstruktion und reduzieren die Installationskomplexität. Verlängerte Lebensdauer
Längere Filter können aufgrund der größeren Filterfläche mehr Verunreinigungen aufnehmen. Dies führt zu Folgendem:
Längere Austauschintervalle
Geringere Wartungshäufigkeit
Reduzierte Ausfallzeiten
In Branchen wie der Wasseraufbereitung, der Pharmaindustrie, der Lebensmittel- und Getränkeindustrie sowie der Chemieindustrie verbessert dieser verlängerte Betriebszyklus die Produktivität erheblich.
2. Die ingenieurtechnische Herausforderung der Längenskalierung
Die Vorteile liegen zwar auf der Hand, doch die Verlängerung des Filters bringt einige technische Herausforderungen mit sich. Strukturelle Stabilität
Eine 10-Zoll-Patrone weist im Betrieb eine relativ geringe axiale Belastung auf. Eine 40-Zoll-Patrone muss jedoch folgenden Belastungen standhalten:
Höhere Innendruckkräfte
Axiale Druckspannung
Mögliche Biegung oder Durchbiegung
Ohne eine angemessene strukturelle Verstärkung können längere Kartuschen zusammenbrechen, sich verziehen oder eine ungleichmäßige Durchflussverteilung aufweisen. Ausrichtungsgenauigkeit

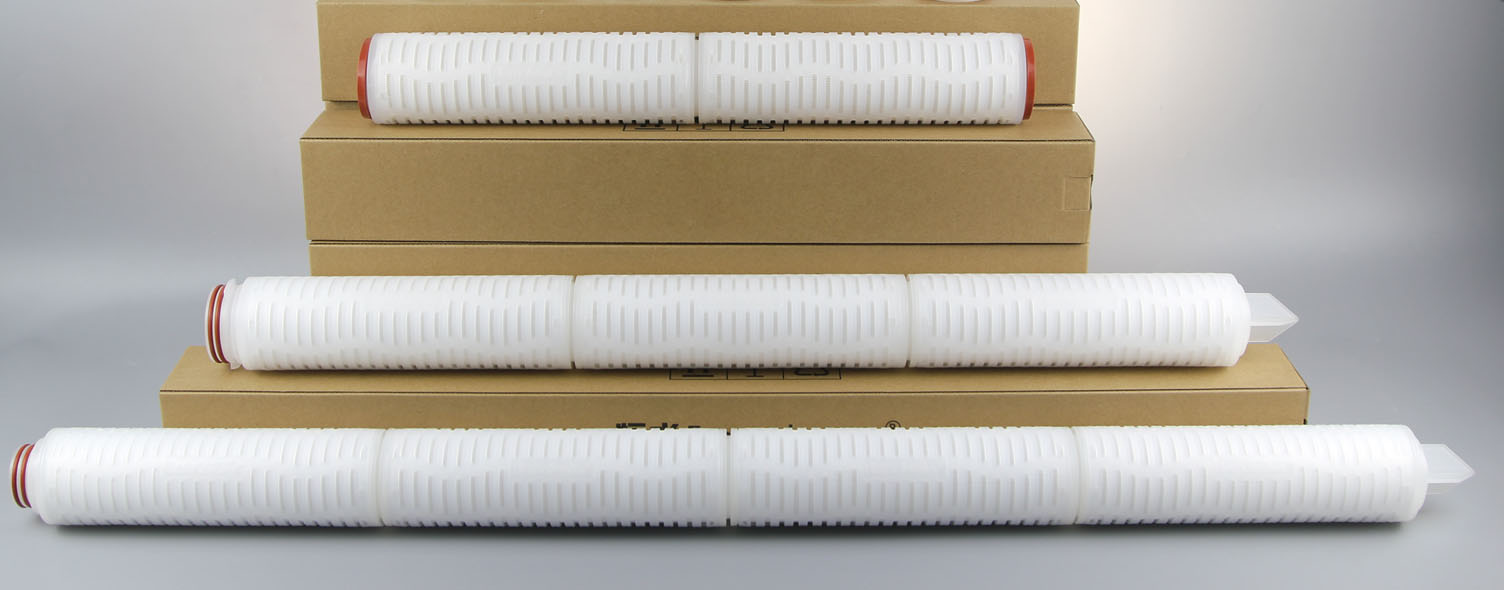

Beim Verbinden mehrerer 10-Zoll-Segmente zu 20-, 30- oder 40-Zoll-Kassetten ist eine exakte axiale Ausrichtung unerlässlich. Schon geringfügige Fehlausrichtungen können folgende Folgen haben:
Ungleichmäßige Faltenkompression
Medienverzerrung
Undichtigkeiten an den Verbindungsstellen
Verringerte Filtrationseffizienz
Dichtungsintegrität
Jeder Verbindungspunkt stellt eine potenzielle Schwachstelle dar. Die Verbindung muss folgende Eigenschaften aufweisen:
Der Verbindungsprozess muss daher sowohl eine mechanische Verbindung als auch eine präzise Temperaturregelung integrieren.
3. Methoden zur Längenverbindung
Zur Skalierung von Filterpatronen von 10" auf 40" werden verschiedene Fertigungstechniken eingesetzt. Die gängigsten sind: 1) Thermische Schweißverbindung
Beim thermischen Schweißen wird kontrollierte Hitze eingesetzt, um Kunststoffbauteile oder Stützkerne miteinander zu verschmelzen.
Hauptmerkmale:
Schafft nahtlose Strukturverbindungen
Hält den Innendurchmesser konstant
Ersetzt die Notwendigkeit von Klebstoffen
Bietet eine hohe Druckbeständigkeit
Eine präzise Temperaturregelung ist unerlässlich. Überhitzung kann Bauteile verformen, während unzureichende Wärme zu schwachen Verbindungen führt. 2) Infrarot-Schweißtechnologie
Infrarotheizungen werden zunehmend bevorzugt, weil sie Folgendes bieten:
Berührungslose Erwärmung
Gleichmäßige Wärmeverteilung
Reduzierte Materialspannung
Sauberere Schweißoberflächen
Beim Infrarotschweißen wird sichergestellt, dass die Verbindungsflächen vor dem Verschmelzen gleichmäßig aufgeschmolzen werden, wodurch im Vergleich zur herkömmlichen Kontakterwärmung eine stärkere und gleichmäßigere Verbindung entsteht. 4. Überlegungen zum inneren Kern und zum äußeren Käfig
Bei einer Längenänderung müssen auch die internen Stützstrukturen entsprechend verlängert oder ordnungsgemäß verbunden werden. Innere Kernverstärkung
Der innere Kern stützt das gefaltete Filtermaterial gegen nach innen gerichteten Druck. Für 40-Zoll-Filter:
Die Kerndicke muss optimiert werden.
Die Rippenkonstruktion muss einen Einsturz verhindern.
Die Verbindungsstellen müssen perfekt aufeinanderpassen.
Unsachgemäße Kernverbindungen können Strömungsturbulenzen und Spannungskonzentrationspunkte verursachen. Stabilität des äußeren Käfigs
Der äußere Käfig schützt die Falten vor äußerem Druck und Beschädigungen durch unsachgemäße Handhabung. Bei Längenverlängerung:
Die Käfiggelenke müssen starr bleiben.
Der Faltenabstand muss gleichbleibend sein.
Die Radialfestigkeit darf nicht abnehmen
Durch fortschrittliche Fertigungsmethoden wird sichergestellt, dass sowohl der innere Kern als auch der äußere Käfig über die gesamte Länge von 40 Zoll eine strukturelle Symmetrie aufweisen.
5. Kontinuität der gefalteten Medien
Einer der wichtigsten Aspekte beim Längenverbindungsprozess ist die Aufrechterhaltung der Faltenkontinuität. Vermeidung von toten Zonen
Wenn die Filtermedien an den Anschlusspunkten nicht korrekt ausgerichtet sind, können sich „tote Filtrationszonen“ bilden. Diese Bereiche:
Reduzierung der effektiven Filtrationsfläche
Erhöhung des lokalen Druckabfalls
Verkürzung der Lebensdauer
Die durchgehende Faltenverklebung gewährleistet:
Gleichmäßige Schadstoffverteilung
Ausgeglichener Durchfluss
Stabiler Differenzdruck
Medienpartnerschaften in gemeinsamen Bereichen
Bei der hochwertigen Fertigung werden die gefalteten Medienabschnitte vor dem endgültigen Strukturschweißen sorgfältig miteinander verklebt. Dies gewährleistet:
Keine Umgehungskanäle
Keine schwachen Nähte
Stabile Faltengeometrie
Die Beibehaltung einer gleichmäßigen Faltenhöhe über eine Länge von 40 Zoll ist besonders wichtig bei Anwendungen mit hohem Durchfluss.
6. Ausrichtung der Endkappen bei verlängerten Filtern
Die Endkappen müssen exakt mittig auf der gesamten 40-Zoll-Konstruktion ausgerichtet sein.
Bei der Skalierung der Länge:
Die axiale Geradheit muss kontrolliert werden
Parallelität muss gewahrt bleiben.
Die Dichtflächen müssen gleichmäßig sein.
Jede noch so geringfügige Abweichung kann folgende Folgen haben:
Unsachgemäße Gehäusepassung
Undichtigkeit
Ungleichmäßige Kompression
Um die Dimensionsstabilität beim abschließenden Endkappenschweißen zu gewährleisten, werden häufig Präzisionsvorrichtungen und automatisierte Montagesysteme eingesetzt.
7. Qualitätskontrolle bei Längenverbindungen
Die Vergrößerung von 10 Zoll auf 40 Zoll erhöht die Fertigungskomplexität, wodurch die Qualitätskontrolle noch wichtiger wird. Dimensionsprüfung
Hersteller prüfen üblicherweise Folgendes:
Gesamtlängentoleranz
Geradheitsabweichung
Konzentrizität
Gelenksymmetrie
Enge Toleranzen gewährleisten die Kompatibilität mit Standard-Filtergehäusen. Druckprüfung
Jede erweiterte Kartusche muss folgende Prüfungen durchlaufen:
Blasenpunktprüfung
Integritätsprüfung
Berstdruckprüfung
Dies bestätigt, dass die Verbindungsstellen genauso stabil sind wie die ursprüngliche 10-Zoll-Konstruktion. Validierung der Durchflussleistung
Die Tests umfassen:
Messung des anfänglichen Druckabfalls
Durchflussratenbestätigung
Partikelrückhalteeffizienz
Ein korrekt angeschlossener 40-Zoll-Filter sollte die gleiche Leistung wie vier integrierte 10-Zoll-Einheiten erbringen, ohne dass es zu Leistungseinbußen kommt.
8. Vorteile von Verbindungen mit der richtigen Länge
Wenn der Verbindungsprozess optimiert ist, bietet die Skalierung erhebliche operative Vorteile: Reduzierte Gehäuseanzahl
Anstatt vier 10-Zoll-Kartuschen in separaten Gehäusen zu verwenden, vereinfacht eine 40-Zoll-Kartusche die Installation und die Verrohrung. Geringere Wartungskosten
Weniger Patronen bedeuten:
Diese Verbesserungen reduzieren den Energieverbrauch und die Betriebskosten unmittelbar.
9. Anwendungsbereiche für 40-Zoll-Filter
Filter mit verlängerter Länge finden breite Anwendung in:
Industrielle Wasseraufbereitungssysteme
Pharmazeutische Prozessfiltration
Lebensmittel- und Getränkeproduktion
Mikroelektronikfertigung
Chemische Verarbeitungsanlagen
Großtechnische RO-Vorfiltrationssysteme
In diesen Sektoren ist eine Skalierung von 10" auf 40" oft unerlässlich, um die Produktionsnachfrage zu decken.
10. Zukünftige Trends bei der Längenskalierung
Da industrielle Prozesse zunehmend automatisiert werden und Hochleistungssysteme zum Standard werden, entwickelt sich die Technologie zur Längenverbindung ständig weiter.
Zu den neuen Entwicklungen gehören:
Vollautomatische Roboterschweißsysteme
Echtzeit-Wärmeüberwachung
KI-gesteuerte Ausrichtungskontrolle
Hochfeste Verbundkernmaterialien
Diese Innovationen verbessern die Zuverlässigkeit der Verbindungen und reduzieren gleichzeitig die Zykluszeit und die Materialbelastung.
Abschluss
Die Skalierung von Filterpatronen von 10" auf 40" ist weitaus komplexer als eine einfache Längenvergrößerung. Sie erfordert hochentwickelte Ingenieursleistungen in den Bereichen Strukturverstärkung, thermische Verklebung, Faltenkontinuität, Ausrichtungsgenauigkeit und Qualitätskontrolle.
Ein fachgerecht durchgeführter Längenverbindungsprozess gewährleistet, dass eine 40-Zoll-Kartusche folgende Leistung erbringt:
Strukturelle Integrität gleich kürzeren Einheiten
Gleichbleibende Filtrationseffizienz
Stabiles Druckverhalten
Verlängerte Lebensdauer
Für Hersteller von Filtrationssystemen und industrielle Anwender ist das Verständnis dieses Prozesses der Schlüssel zur Realisierung zuverlässiger Hochleistungsfiltrationssysteme.
Da die industriellen Anforderungen stetig wachsen, wird die Beherrschung der Verbindungstechnik für lange Rohrleitungen auch weiterhin unerlässlich sein, um leistungsstarke Filtrationslösungen zu liefern, die den Anforderungen moderner Produktionsumgebungen gerecht werden.
