Da Filtrationssysteme in Branchen wie der Pharma-, Lebensmittel- und Getränkeindustrie, der Mikroelektronik, der Wasseraufbereitung, der Chemieindustrie und der Biotechnologie immer wichtiger werden, steigt die Nachfrage nach hochwertigen Filterpatronen stetig. Moderne Filterpatronen müssen neben einer präzisen Filtrationsleistung auch eine außergewöhnliche strukturelle Integrität aufweisen, um einen sicheren und zuverlässigen Betrieb unter anspruchsvollen Bedingungen zu gewährleisten.
Einer der wichtigsten Fertigungsprozesse, der die Leistungsfähigkeit einer Faltenfilterpatrone bestimmt, ist das Verschweißen ihrer Kunststoff-Endkappen. Eine schwache oder ungleichmäßige Schweißnaht kann Bypass-Kanäle erzeugen, durch die ungefilterte Flüssigkeiten oder Gase die Patrone passieren können. Selbst mikroskopisch kleine Leckagen können die Produktqualität beeinträchtigen, die Filtrationseffizienz verringern oder zu kostspieligen Systemausfällen führen.
Um diese Herausforderungen zu meistern, setzen Hersteller zunehmend auf berührungsloses Infrarot-Schweißen. Im Gegensatz zum herkömmlichen Heißplattenschweißen erhitzt das Infrarotschweißen Kunststoffkomponenten ohne physischen Kontakt. Dies führt zu saubereren Schweißnähten, verbesserter Konsistenz und stärkeren, leckagefreien Verbindungen. Dieses fortschrittliche Fertigungsverfahren hat sich als bevorzugte Lösung für die Herstellung hochwertiger Faltenfilterpatronen etabliert, die den strengen Anforderungen moderner Filtrationsanwendungen gerecht werden.
Eine Faltenfilterpatrone besteht aus mehreren Komponenten, die als eine einzige, abgedichtete Filtereinheit zusammenarbeiten müssen. Zu diesen Komponenten gehören typischerweise:
- Plissiertes Filtermedium
- Innerer Stützkern
- Äußerer Schutzkäfig
- Kunststoff-Endkappen
- Adapter
- O-Ringe oder Dichtungsringe
Die Verbindung zwischen Filtermedium und Endkappen ist von besonderer Bedeutung. Im Betrieb muss das gesamte Prozessmedium das Filtermedium passieren. Ist die Schweißnaht der Endkappe fehlerhaft, können Flüssigkeiten oder Gase die Filterschicht umgehen und Verunreinigungen in den nachfolgenden Prozess gelangen.
Leckagefreies Schweißen bietet mehrere wichtige Vorteile:
- Gewährleistet die vollständige Filtrationsintegrität
- Beseitigt Bypass-Leckagen
- Verbessert die Produktzuverlässigkeit
- Verlängert die Lebensdauer der Kartusche
- Reduziert Kundenbeschwerden
- Unterstützt die Einhaltung strenger Branchenstandards
- Erhöht das Vertrauen in kritische Filtrationsanwendungen
Für Branchen, in denen die Reinheit der Produkte von entscheidender Bedeutung ist, wie beispielsweise die pharmazeutische Herstellung oder die Produktion von Reinstwasser, ist eine leckagefreie Konstruktion keine Option – sie ist eine grundlegende Voraussetzung.
Infrarotschweißen ist ein thermisches Fügeverfahren, bei dem Kunststoffoberflächen mithilfe von Infrarotstrahlung bis zum Erreichen ihrer Schmelztemperatur erhitzt werden. Sobald die erforderliche Temperatur erreicht ist, werden die Bauteile unter kontrolliertem Druck zusammengeführt, um eine starke molekulare Verbindung herzustellen.
Anders als beim herkömmlichen Heißplattenschweißen kommt die Heizquelle bei diesem Schweißen nie mit den Kunststoffbauteilen in Berührung.
Der grundlegende Schweißprozess besteht aus vier Phasen:
- Positionierung der Kunststoffkomponenten.
- Die Fügeflächen werden mit Infrarotstrahlung erwärmt.
- Zusammenführen der geschmolzenen Oberflächen unter kontrolliertem Druck.
- Kühlung der Schweißkonstruktion unter Beibehaltung der Ausrichtung.
Da kein direkter Kontakt zwischen dem Heizelement und den Kunststoffteilen besteht, werden Verunreinigungen und Oberflächenbeschädigungen deutlich reduziert.
Da das Heizelement den Kunststoff nie berührt, findet während der Produktion kein Materialtransfer oder Anhaften statt.
Dies führt zu Folgendem:
- Sauberere Schweißoberflächen
- Reduzierter Wartungsaufwand
- Längere Lebensdauer der Geräte
- Verbessertes Produktbild
Die Infrarotstrahlung erwärmt die Schweißoberfläche gleichmäßig.
Gleichmäßige Erwärmung sorgt für:
- Gleichmäßige Schmelztiefe
- Stabile Schweißgeometrie
- Reduzierte innere Spannung
- Höhere Schweißnahtqualität
Diese Gleichmäßigkeit ist besonders wichtig für plissierte Filterpatronen mit großem Durchmesser.
Die herkömmliche Kontaktheizung kann zu übermäßigem Druck oder lokaler Überhitzung führen.
Infrarotschweißen minimiert:
- Plastische Verformung
- Verformung
- Ungleichmäßiges Schmelzen
- Oberflächenfehler
Das Ergebnis ist eine verbesserte Maßgenauigkeit der gesamten fertigen Kartusche.
Werden beide Kunststoffoberflächen vor dem Verbinden gleichmäßig erhitzt, kommt es über die gesamte Schweißnaht hinweg zu einer molekularen Verschmelzung.
Dies ergibt:
- Hohe mechanische Festigkeit
- Hervorragende Dichtungsleistung
- Langzeitbeständigkeit
- Zuverlässige Leckagebeständigkeit
Starke Schweißnähte sind besonders wichtig für Kartuschen, die unter erhöhtem Druck oder häufigen Druckschwankungen betrieben werden.
Obwohl das Heißplattenschweißen schon seit vielen Jahren weit verbreitet ist, bietet das Infrarotschweißen einige wesentliche Vorteile.
| Besonderheit |
Traditionelles Heißplattenschweißen |
Berührungsloses Infrarotschweißen |
| Heizmethode |
Direkter Kontakt |
Berührungslose Infrarotstrahlung |
| Oberflächenreinheit |
Material kann an der Heizplatte haften bleiben. |
Sauberer Heizprozess |
| Temperaturhomogenität |
Mäßig |
Exzellent |
| Plastische Verformung |
Höheres Risiko |
Deutlich reduziert |
| Schweißnahtaussehen |
Kann variieren |
Konsequent und sauber |
| Wartung |
Häufige Reinigung erforderlich |
Geringerer Wartungsaufwand |
| Produktionskonsistenz |
Gut |
Exzellent |
Für Hersteller, die eine Serienproduktion mit gleichbleibender Qualität anstreben, bietet das Infrarotschweißen klare Vorteile.
Eine der neuesten Innovationen bei Infrarot-Schweißgeräten ist die Integration der Wasserkühlungstechnologie.
Bei der kontinuierlichen Produktion erzeugen Infrarotheizsysteme erhebliche thermische Energie. Ohne effektive Temperaturregelung kann übermäßige Hitze die Schweißnahtqualität beeinträchtigen.
Wasserkühlsysteme bieten mehrere Vorteile:
- Stabile Betriebstemperaturen
- Verbesserte Heizgenauigkeit
- Verringerte thermische Drift
- Gleichmäßige Schweißzyklen
- Verlängerte Lebensdauer der Geräte
- Bessere Produktionswiederholbarkeit
Durch die Aufrechterhaltung optimaler Betriebsbedingungen gewährleisten wassergekühlte Infrarotsysteme auch bei langen Produktionsläufen eine zuverlässige Schweißqualität.
Die moderne Herstellung von Filterpatronen setzt zunehmend auf automatisierte Produktionslinien, die Infrarotschweißen mit anderen Präzisionsverfahren integrieren.
Eine typische Produktionslinie umfasst:
- Automatisches Falten von Filtermedien
- Präzisionsmedienschneiden
- Mittelnahtschweißen
- Endkappen-Infrarotschweißen
- Adapterschweißen
- Sichtprüfung
- Qualitätsprüfung
- Verpackung
Die Automatisierung verbessert die Produktionseffizienz und gewährleistet gleichzeitig, dass jede Kartusche nach identischen Prozessparametern hergestellt wird.
Dieses Maß an Konsistenz ist durch manuelle Montage schwer zu erreichen.
Selbst bei fortschrittlicher Schweißtechnik sollte jede Filterpatrone vor dem Versand einer umfassenden Qualitätsprüfung unterzogen werden.
Zu den üblichen Inspektionsverfahren gehören:
Die Bediener prüfen:
- Schweißnahtgleichmäßigkeit
- Oberflächenbeschaffenheit
- Komponentenausrichtung
- Gesamteindruck

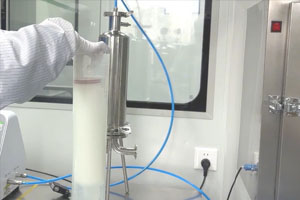

Die montierte Kartusche wird einem Innendruck ausgesetzt, um sicherzustellen, dass an den Schweißverbindungen keine Leckage auftritt.
Bei Membrankartuschen bestätigt die Blasendruckprüfung die Membranintegrität und die ordnungsgemäße Abdichtung.
Dieser Test bestätigt, dass die Kartusche auch Drücken standhält, die über die normalen Betriebsbedingungen hinausgehen, ohne dass es zu einem Strukturversagen kommt.
Durch Durchflussprüfungen wird sichergestellt, dass die verschweißte Filterpatrone die erforderliche Filtrationsleistung ohne übermäßigen Druckverlust aufrechterhält.
Diese Qualitätskontrollverfahren tragen dazu bei, dass jede Kartusche den Kundenspezifikationen und Branchenstandards entspricht.
Die berührungslose Infrarot-Schweißtechnologie eignet sich zur Herstellung von Filterpatronen, die in einer Vielzahl von Branchen eingesetzt werden.
Hochleistungs- und Faltenfilterpatronen schützen Umkehrosmoseanlagen und industrielle Wasseraufbereitungsanlagen.
Auslaufsichere Filterkartuschen gewährleisten die Produktreinheit bei der Filtration von Getränken, Milchprodukten, Speiseölen und abgefülltem Wasser.
Für die Sterilfiltration sind perfekt abgedichtete Filterkartuschen erforderlich, um die Produktsicherheit und die Einhaltung gesetzlicher Vorschriften zu gewährleisten.
In der Halbleiterfertigung eingesetzte Reinstwassersysteme sind auf Präzisionsfilterpatronen angewiesen, die keinerlei Bypass-Leckagen aufweisen.
Chemische Anlagen benötigen langlebige Filterpatronen, die aggressiven Flüssigkeiten standhalten und gleichzeitig eine zuverlässige Dichtungsleistung gewährleisten.
Da sich die Fertigungstechnologie ständig weiterentwickelt, werden Infrarot-Schweißsysteme immer intelligenter und effizienter.
Zu den neuen Entwicklungen gehören:
- KI-gestützte Prozessüberwachung
- Temperaturrückmeldung in Echtzeit
- Automatische Optimierung der Schweißparameter
- Qualitätsprüfung mittels maschineller Bildverarbeitung
- Vorausschauende Wartung
- Energieeffiziente Infrarotstrahler
- Digitale Produktionsrückverfolgbarkeit
- Integration intelligenter Fertigung
Diese Innovationen werden die Produktionskonsistenz weiter verbessern und gleichzeitig die Herstellungskosten senken.
Dichtheit ist eine der wichtigsten Qualitätsanforderungen an moderne Faltenfilterpatronen. Die Integrität jeder Schweißnaht beeinflusst direkt die Filterleistung, die Zuverlässigkeit des Produkts und das Kundenvertrauen.
Die berührungslose Infrarotschweißtechnologie hat die Filterpatronenherstellung revolutioniert. Sie ermöglicht eine sauberere Erwärmung, eine gleichmäßige Temperaturverteilung, stärkere molekulare Bindungen und eine deutlich verbesserte Produktionskonsistenz. In Kombination mit fortschrittlicher Wasserkühlung, automatisierten Montagesystemen und umfassender Qualitätskontrolle erlaubt das Infrarotschweißen Herstellern die Produktion von Premium-Filterpatronen, die den hohen Anforderungen der Wasseraufbereitungs-, Pharma-, Lebensmittel- und Getränke-, Elektronik- und Chemieindustrie gerecht werden.
Da Filtrationsanwendungen immer höhere Leistung und Zuverlässigkeit erfordern, sind Hersteller, die in fortschrittliche, berührungslose Infrarot-Schweißtechnologie investieren, besser positioniert, um auslaufsichere Filterpatronen mit gleichbleibender Qualität, längerer Lebensdauer und höchster Kundenzufriedenheit herzustellen. Dieses innovative Schweißverfahren verbessert nicht nur die Fertigungseffizienz, sondern trägt auch zur Entwicklung der nächsten Generation von Hochleistungsfiltrationsprodukten bei.
