Hochleistungs-Kartuschenmontage: Herausforderungen bei der Produktion großer Durchmesser

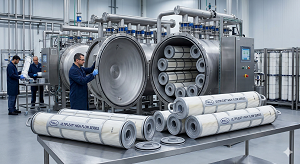

Hochleistungsfilterpatronen gewinnen in modernen industriellen Filtrationssystemen zunehmend an Bedeutung. Branchen wie die Wasseraufbereitung, die Öl- und Gasindustrie, die Energieerzeugung, die Lebensmittel- und Getränkeindustrie sowie die chemische Industrie benötigen Filtrationslösungen, die hohe Durchflussraten bewältigen und gleichzeitig eine exzellente Filtrationseffizienz und lange Lebensdauer gewährleisten. Hochleistungsfilterpatronen zeichnen sich durch deutlich größere Durchmesser und höhere Schmutzaufnahmekapazitäten im Vergleich zu herkömmlichen Faltenfilterpatronen aus.
Die Herstellung und Montage von Hochleistungs-Kartuschen mit großem Durchmesser stellt jedoch diverse Herausforderungen dar. Von der Konstruktion und Komponentenkompatibilität bis hin zu Schweißtechnik und Automatisierungssteuerung muss jeder Montageschritt sorgfältig optimiert werden. Dieser Artikel beleuchtet die zentralen Herausforderungen bei der Montage von Hochleistungs-Kartuschen und die praktischen Lösungen, mit denen Hersteller eine zuverlässige und effiziente Produktion gewährleisten.
Hochleistungs-Kartuschendesign verstehen
Hochleistungsfilterpatronen unterscheiden sich von herkömmlichen Filterpatronen hauptsächlich in Größe und Leistungsfähigkeit. Standardpatronen haben typischerweise einen Durchmesser von 2,5 bis 2,75 Zoll, während Hochleistungsfilterpatronen Durchmesser von 6 Zoll oder sogar mehr erreichen können. Der größere Durchmesser ermöglicht es der Patrone, deutlich höhere Flüssigkeitsmengen bei gleichzeitig geringem Druckverlust zu verarbeiten.
Eine typische Hochleistungsfilterpatrone besteht aus mehreren Hauptkomponenten:
- Plissiertes Filtermedium
- Innerer Stützkern
- Äußerer Schutzkäfig
- Kunststoff-Endkappen
- Dichtungselemente wie O-Ringe
- schützendes Außennetz oder -hülle
Aufgrund der größeren Struktur muss jedes Bauteil eine hervorragende Maßgenauigkeit und mechanische Festigkeit aufweisen. Selbst geringfügige Abweichungen in der Bauteilqualität können die Montageeffizienz und die Leistung des Endprodukts beeinträchtigen.
Herausforderung 1: Aufrechterhaltung der strukturellen Stabilität
Eine der größten Schwierigkeiten bei der Montage von Filterpatronen mit großem Durchmesser besteht darin, die strukturelle Stabilität während der Produktion zu gewährleisten. Die größeren, gefalteten Filterpakete sind in der Regel flexibler und weniger steif als kleinere Patronen.
Unsachgemäße Unterstützung während der Montage kann zu Folgendem führen:
- Faltenverformung
- Ungleichmäßiger Faltenabstand
- Zusammenbruch des Filterpakets
- Schwierigkeiten beim Einsetzen des inneren Kerns oder des äußeren Käfigs
Um dieses Problem zu lösen, verwenden Hersteller häufig verstärkte Kunststoff-Innenkerne und Außenkäfige. Diese Strukturbauteile bieten dem gefalteten Filtermedium mechanische Unterstützung und erhalten die Form der Kartusche während des Betriebs aufrecht.
Spritzgegossene Kunststoffstrukturen werden häufig verwendet, weil sie folgende Vorteile bieten:
- Hohe Dimensionskonsistenz
- Ausgezeichnete Korrosionsbeständigkeit
- Leichtgewichtige und dennoch robuste mechanische Eigenschaften
- Kompatibilität mit automatisierten Montagesystemen
Eine angemessene strukturelle Unterstützung gewährleistet, dass die Kartusche hohem Durchflussdruck ohne Verformung standhält.
Herausforderung 2: Präzision großer Kunststoffbauteile
Hochleistungsfilterpatronen benötigen größere Kunststoffkomponenten als Standardfilter. Dazu gehören Endkappen mit großem Durchmesser, äußere Gehäuse und innere Filterkerne. Die Herstellung dieser Teile in gleichbleibender Qualität kann technisch anspruchsvoll sein.
Zu den wichtigsten Themen gehören:
- Formverformung beim Spritzgießen
- Ungleichmäßige Kühlung von Kunststoffen
- Maßtoleranzkontrolle
- Verformung oder Schrumpfung
Große Spritzgussformen müssen sorgfältig konstruiert werden, um einen gleichmäßigen Materialfluss und eine optimale Kühlung zu gewährleisten. Hochwertige Polypropylen-Werkstoffe werden häufig verwendet, da sie eine ausgezeichnete chemische Beständigkeit und starke Verbindungseigenschaften beim Schweißen bieten.
Die Hersteller setzen zudem strenge Qualitätsprüfungsverfahren ein, um sicherzustellen, dass alle Kunststoffkomponenten vor dem Eintritt in die Montagelinie präzise Toleranzen erfüllen.
Herausforderung 3: Handhabung großer Faltenfilterpakete
Das plissierte Filterpaket bildet das Herzstück der Filterpatrone. Bei Hochleistungsfiltern weist das plissierte Paket einen deutlich größeren Umfang auf, was die Handhabung während der Montage erschwert.
Zu den häufig auftretenden Schwierigkeiten gehören:
- Beibehaltung eines gleichmäßigen Faltenabstandes
- Vermeidung von Faltenbeschädigungen beim Transfer
- Sicherstellen der korrekten Ausrichtung mit den Endkappen
- Vermeidung von Kompression oder Verzerrung
Um diese Probleme zu lösen, werden häufig automatisierte Faltenpositionierungssysteme und geführte Montagevorrichtungen eingesetzt. Diese Systeme tragen dazu bei, die Geometrie der Faltenpackung während des gesamten Produktionsprozesses beizubehalten.
Um die strukturelle Integrität zu verbessern und ein Zusammenfallen der Falten während des Betriebs zu verhindern, werden häufig auch Stützgewebe oder Netze in die Falten eingearbeitet.
Herausforderung 4: Endkappenschweißen für Filter mit großem Durchmesser
Das Verschweißen der Endkappen ist einer der kritischsten Schritte bei der Montage von Hochleistungs-Kartuschen. Der große Durchmesser erhöht die Komplexität dieses Prozesses erheblich.
Herkömmliche Schweißsysteme, die für Standardkartuschen ausgelegt sind, gewährleisten möglicherweise keine gleichmäßige Erwärmung über eine große Fläche. Dies kann folgende Folgen haben:
- Ungleichmäßige Schweißnähte
- Schwache Bindungsbereiche
- Mögliche Leckagepfade
- Produktausfall während des Betriebs
Um eine gleichmäßige Verbindung zwischen dem Filtermedium und den Kunststoff-Endkappen zu gewährleisten, ist eine fortschrittliche Schweißtechnik erforderlich.

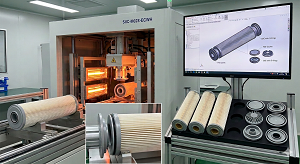

Moderne Infrarot-Schweißsysteme werden häufig für Filterpatronen mit großem Durchmesser eingesetzt. Die Infrarotheizung sorgt für eine gleichmäßige Energieverteilung und präzise Temperaturregelung. Im Vergleich zu herkömmlichen Heizmethoden bieten moderne Infrarotsysteme mehrere Vorteile:
- Gleichmäßige Erwärmung großer Schweißflächen
- Reduzierte thermische Verformung
- Starke und gleichmäßige Schweißnahtfestigkeit
- Schnellere Produktionszyklen
Einige fortschrittliche Systeme verfügen zudem über wassergekühlte Strukturen, um den Erwärmungsprozess zu stabilisieren und eine gleichbleibende Schweißqualität während der kontinuierlichen Produktion zu gewährleisten.
Herausforderung 5: Ausrichtung und Montagegenauigkeit
Da Hochleistungsfilterpatronen größere Bauteile enthalten, ist eine präzise Ausrichtung bei der Montage besonders wichtig. Jede Fehlausrichtung zwischen Filterpaket, Innenkern und Endkappen kann zu folgenden Problemen führen:
- Mangelhafte Dichtungsleistung
- Mechanische Belastung der Bauteile
- Verringerte Filtrationseffizienz
- Kürzere Produktlebensdauer
Um diese Probleme zu vermeiden, verwenden moderne Montagelinien Präzisionsvorrichtungen und servogesteuerte Positioniersysteme. Diese Systeme gewährleisten, dass alle Bauteile vor dem Schweißen oder der Endmontage korrekt ausgerichtet sind.
Automatisierte Inspektionssysteme können auch die Positionierung der Bauteile vor Beginn des Schweißprozesses überprüfen und so das Risiko von Fehlern verringern.
Herausforderung 6: Produktionseffizienz und Automatisierung
Hochleistungsfilterpatronen werden häufig in industriellen Großfiltrationsanlagen eingesetzt, die eine hohe Produktionskapazität erfordern. Die manuelle Montage großer Patronen ist jedoch ineffizient und kann zu Schwankungen in der Produktqualität führen.
Um der wachsenden Marktnachfrage gerecht zu werden, haben viele Hersteller automatisierte Montagelinien eingeführt, die speziell für Kartuschen mit großem Durchmesser entwickelt wurden.
Automatisierte Systeme können Aufgaben wie die folgenden ausführen:
- Einsetzen des inneren Kerns
- Positionierung der Faltpackung
- Endkappenschweißen
- Komponentenausrichtung
- Endabnahme
Servogesteuerte Montagesysteme ermöglichen eine präzise Bewegungssteuerung und verbessern so Produktionsgeschwindigkeit und Wiederholgenauigkeit. Die Automatisierung reduziert zudem die Arbeitskosten und gewährleistet gleichzeitig gleichbleibende Fertigungsstandards.
Qualitätskontrolle bei der Herstellung von Hochleistungs-Kartuschen
Aufgrund der Komplexität der Montage von Hochleistungs-Kartuschen ist eine strenge Qualitätskontrolle unerlässlich. Hersteller setzen daher typischerweise mehrere Prüfstufen im gesamten Produktionsprozess ein.
Zu den wichtigsten Qualitätskontrollen gehören:
- Dimensionsprüfung von Kunststoffkomponenten
- Überprüfung der Faltenintegrität
- Schweißfestigkeitsprüfung
- Dichtigkeitsprüfung
- Druckbeständigkeitsprüfung
Moderne Testgeräte können reale Betriebsbedingungen simulieren, um sicherzustellen, dass die fertige Kartusche die industriellen Leistungsanforderungen erfüllt.
Eine konsequente Qualitätskontrolle trägt dazu bei, Ausfälle in kritischen Filtrationsanwendungen zu vermeiden, bei denen Zuverlässigkeit unerlässlich ist.
Zukunftstrends in der Produktion von Hochleistungs-Kartuschen
Da die Anforderungen an die industrielle Filtration stetig steigen, werden sich auch die Designs von Hochleistungsfilterpatronen weiterentwickeln. Mehrere Trends prägen die Zukunft dieses Produktsegments.
1. Verbesserte Materialien
Für Filterkomponenten werden neue Polymerwerkstoffe mit verbesserter Festigkeit und chemischer Beständigkeit entwickelt. Diese Werkstoffe erhöhen die Lebensdauer und erweitern das Spektrum kompatibler Filtrationsanwendungen.
2. Fortschrittliche Schweißtechnologien
Innovative Schweißsysteme mit verbesserter Temperaturregelung und Energieeffizienz helfen Herstellern, eine stärkere und zuverlässigere Verbindung der Endkappen zu erzielen.
3. Intelligente Fertigung
Digitale Überwachungssysteme und intelligente Sensoren werden zunehmend in Filterpatronen-Montagelinien integriert. Diese Technologien ermöglichen die Echtzeitüberwachung von Temperatur, Druck und Ausrichtung während der Produktion.
4. Höhere Automatisierungsgrade
Vollautomatisierte Produktionslinien werden immer häufiger eingesetzt und ermöglichen es den Herstellern, große Mengen an Hochleistungskartuschen bei gleichbleibender Qualität herzustellen.
Abschluss
Hochleistungsfilterpatronen spielen aufgrund ihrer Fähigkeit, große Flüssigkeitsmengen bei geringem Druckverlust zu verarbeiten, eine entscheidende Rolle in modernen industriellen Filtrationssystemen. Die Montage von Patronen mit großem Durchmesser stellt jedoch erhebliche Herausforderungen für die Fertigung dar.
Die Aufrechterhaltung der strukturellen Stabilität, die Herstellung präziser Kunststoffkomponenten, die Handhabung großer gefalteter Medienpakete, die Gewährleistung zuverlässiger Endkappenschweißungen und die Erzielung einer genauen Montageausrichtung sind allesamt entscheidende Faktoren für eine erfolgreiche Produktion.
Durch den Einsatz fortschrittlicher Fertigungstechnologien, automatisierter Montagesysteme und strenger Qualitätskontrollverfahren können Hersteller diese Herausforderungen wirksam bewältigen. Mit der Weiterentwicklung der Filtrationstechnologie werden Innovationen bei Materialien, Schweißverfahren und intelligenter Fertigung die Effizienz und Zuverlässigkeit der Produktion von Hochleistungsfilterpatronen weiter verbessern.
Effiziente Montageprozesse gewährleisten nicht nur die Produktqualität, sondern unterstützen auch die wachsende globale Nachfrage nach leistungsstarken industriellen Filtrationslösungen.
